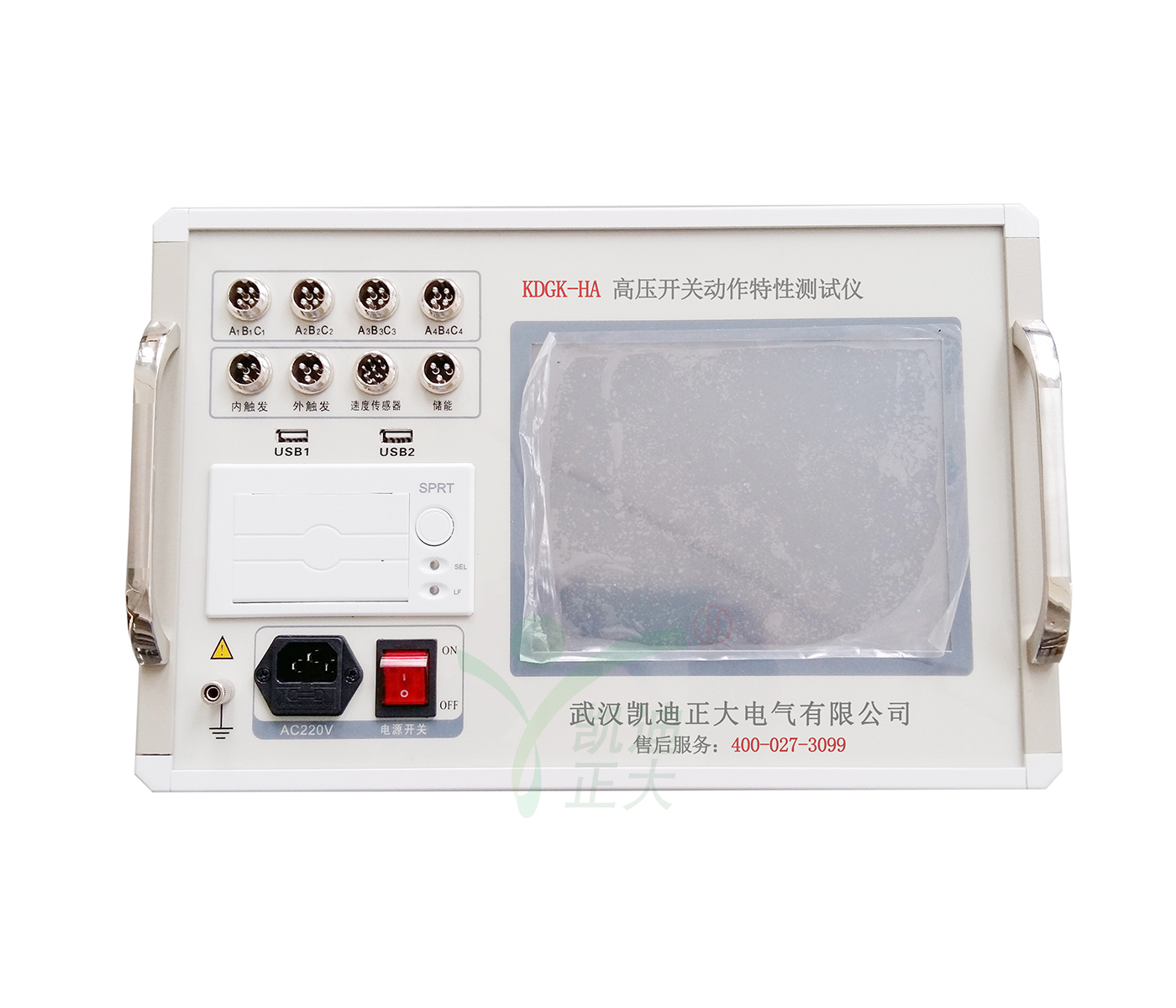

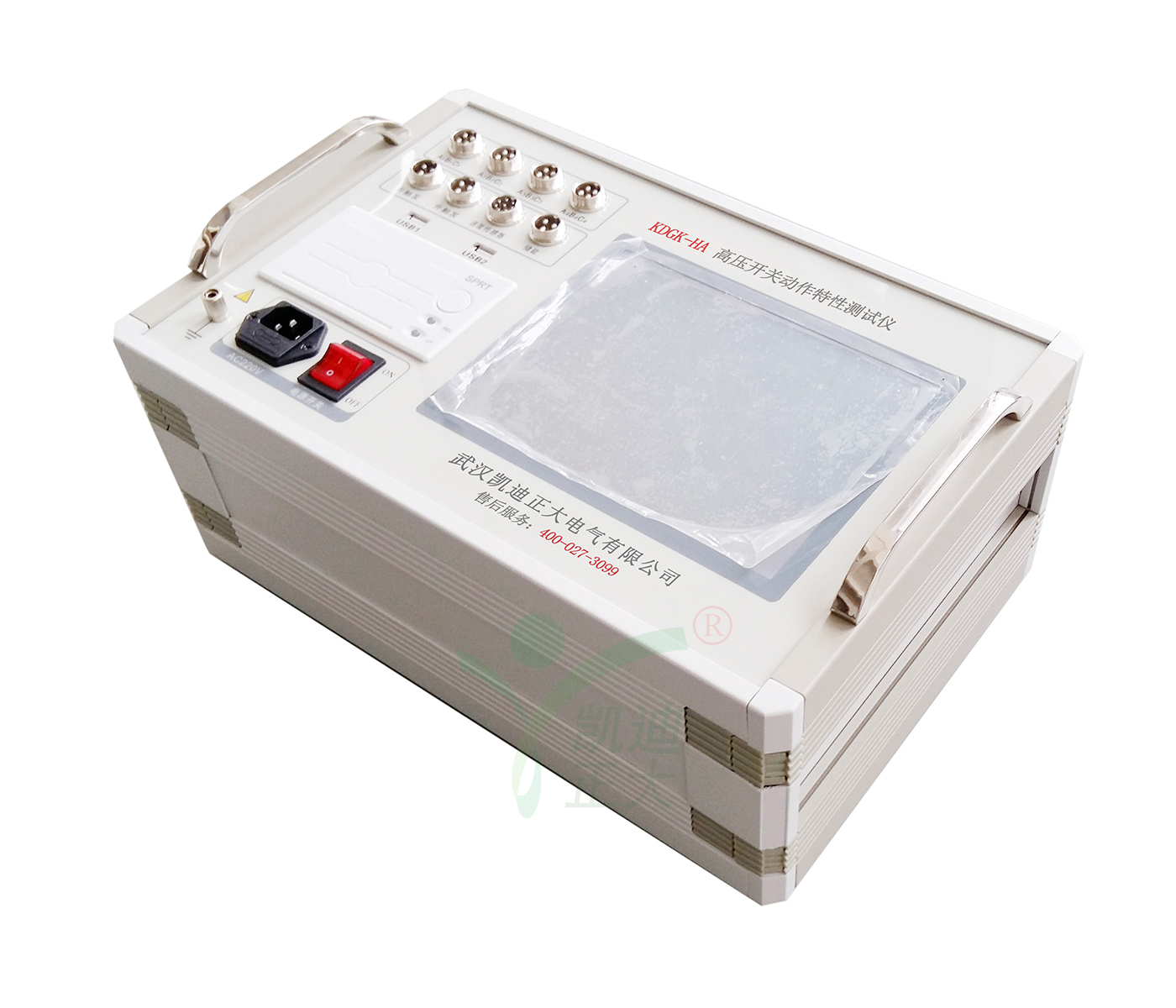

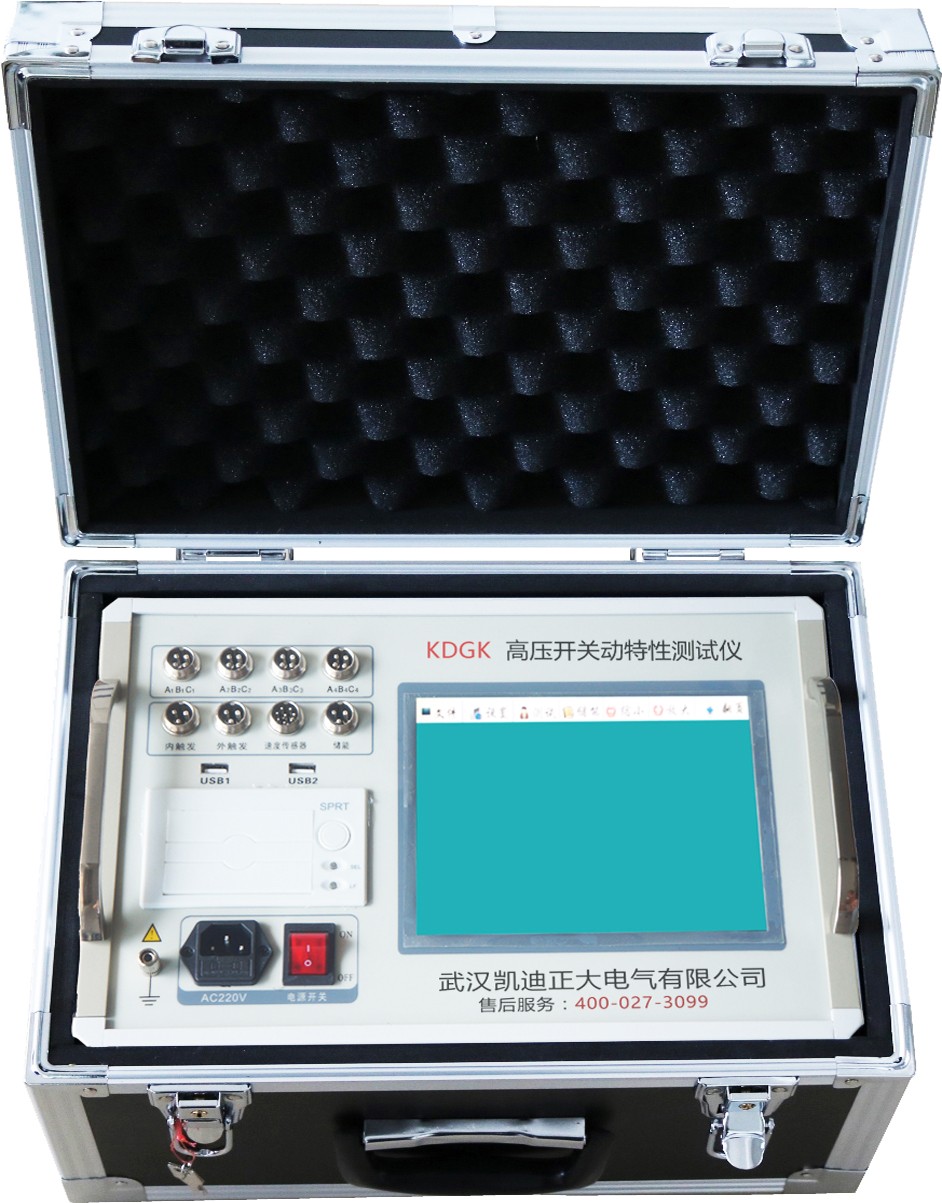

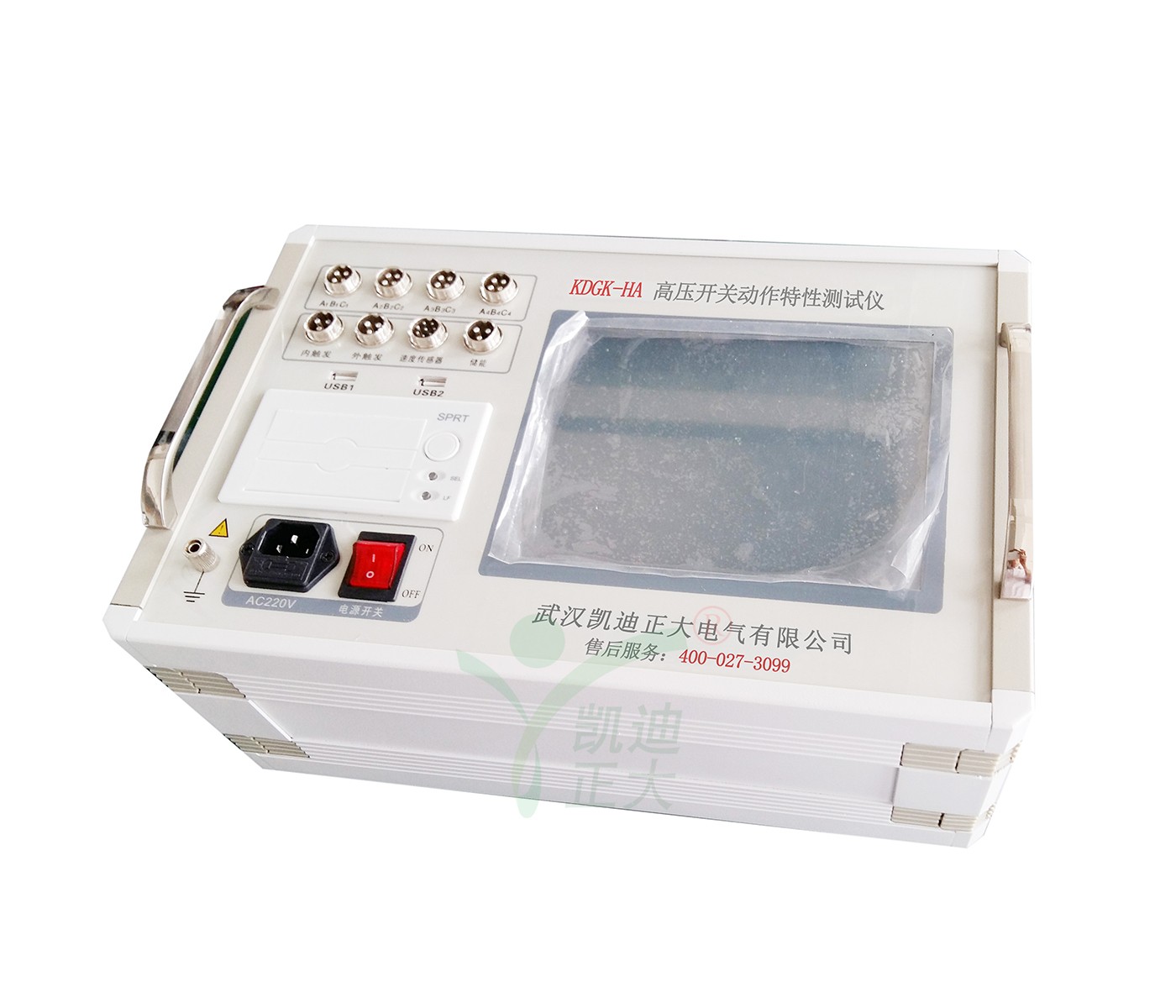

KDGK-HA 高壓開關機械特性測試儀，高壓斷路器參數測試儀，高壓斷路器的機械動特性參數

1．8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

2．高速熱敏打印機，方便現場打印測試數據。

3．機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

4．配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5．同時可測12路金屬觸頭斷口。

6．重合閘：每斷口的合-分，分-合，分-合-分過程時間；金短時間、無電流時間值；

7．彈跳：每個斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每個斷口的分閘反彈幅度值；

8．速度：剛分、剛＆速度，最大速度，時間-行程特性曲線；

9．行程：總行程，開距，超行程，過沖行程，反彈幅度值；

10．輔助觸點：可以進行合、分輔助觸點時間測量；

11．定義速度：可以在一起上實現速度定義的增加，、刪減；

12．速度再計算：做完一次實驗，可以選擇不同的速度定義，進行剛分、剛合速度的重新計算，無需再次實驗；

13．動作電壓：機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

14．配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

15．適用于國內生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

16．開關動作一次，得到所有數據及圖形。

17．主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

18．配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

19．內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

20．內部抗干擾電路可滿足800KV變電站內可靠使用。

KDGK-HA 高壓開關機械特性測試儀，高壓斷路器參數測試儀，高壓斷路器的機械動特性參數

1．時間測量：

12路 固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期

合閘（分閘）彈跳時間（彈跳次數）

內觸發測試范圍：0.01ms～20s，分辨率：0.01ms

外觸發測試范圍：0.01ms～200s，分辨率：0.1ms，

在1000ms以內準確度：0.05%±1個字

2．速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3．測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s

360°角度傳感器 1周波/ 0.5°

4．行程測量：動觸頭行程（行程）

接觸行程（開距）

超行程

過沖行程或反程

5．傳感器測量范圍：

50mm傳感器：0～50mm，分辨率:0.1mm

360°線傳感器：360^о，測量范圍：0～1000mm分辨率:0.25^о

選配傳感器：300mm、1000mm、加速度傳感器，分辨率:0.1mm

6．電流范圍：最大電流輸出為30A，分辨率:0.01A。

7．供電電源 ：AC 220V±10%；50Hz±2%

8．直流電源：輸出電壓：30-265V連續可調，DC110V：≤ 30A(短時),DC220V：≤ 20A(短時),

9．隔離開關測量范圍：

⑴、電壓輸出：DC30～265V（可調）；

⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號最大采集時間為20秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

10．主機體積：380×280×170mm

11．使用環境：  -10℃~+50℃

12．相對濕度：≤90%

尊敬的武漢凱迪正大電氣有限公司用戶，我們對您做出如下承諾：

一、產品質量保證：

     1、我方保證提供的產品為符合技術條件優質產品，對人和環境不會造成危害！

     2、我方保證提供的產品是全新的合格產品。對不滿足要求的產品保證無條件退貨。

     3、我方保證所提供產品經過嚴格的出廠檢驗，根據客戶要求可以進行國家相關機構的檢驗鑒定。

     4、我方對供應產品的軟件提供免費升級。

二、售前服務：

     1、提供專業咨詢：我們保證在2小時內回復您所提出的專業技術問題，免費進行技術溝通，幫助選型。

     2、提供詳細的資料：我們保證在24內將您所需要的相關技術資料郵出。

     3、提供合理的報價：我們保證在2小時內對您所需要的產品進行合理的報價。

     4、提供考察接待：我們保證隨時接待您的考察，盡力為您的考察工作提供各種便利條件。

三、售中服務：

     1、無論合同大小，我們保證都將認真、嚴謹、誠信的對待每份合同。

     2、我們保證符合您的要求，簽定嚴密的、科學的《技術協議》。

     3、我們保證守時、保質、保量的嚴格執行合同規定的各項條款。

     4、我們保證按合同規定提供送貨、安裝、調試、培訓等各項服務。

四、 售后服務：

     1、若產品在使用過程中存在疑慮，我們保證15分鐘內進行電話指導，直至最終解決問題。

     2、我們保證產品在3年內免費保修、檢定和校準，并提供終身維修服務。保修期內凡因產品質量引起的產品維修，元器件費用由我公司承擔。

     3、我們保證為貴單位建立詳細的客戶檔案，定期對貴單位所使用的儀器設備進行跟蹤服務。

     4、用戶在使用武漢凱迪正大電氣有限公司產品的同時，我公司也為用戶提供相關的延伸服務，包括：產品的升級、產品的換購等。

A、三相不同期：指開關三相分（合）閘時間之間的最大及最小值差值。

B、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。

C、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即第一次接觸到完全接觸間的時間）。

D、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。

E、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。

F、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。

G、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。

H、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。

I、分（合）閘最大速度：指分（合）閘瞬時速度中的最大值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。

J、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。
