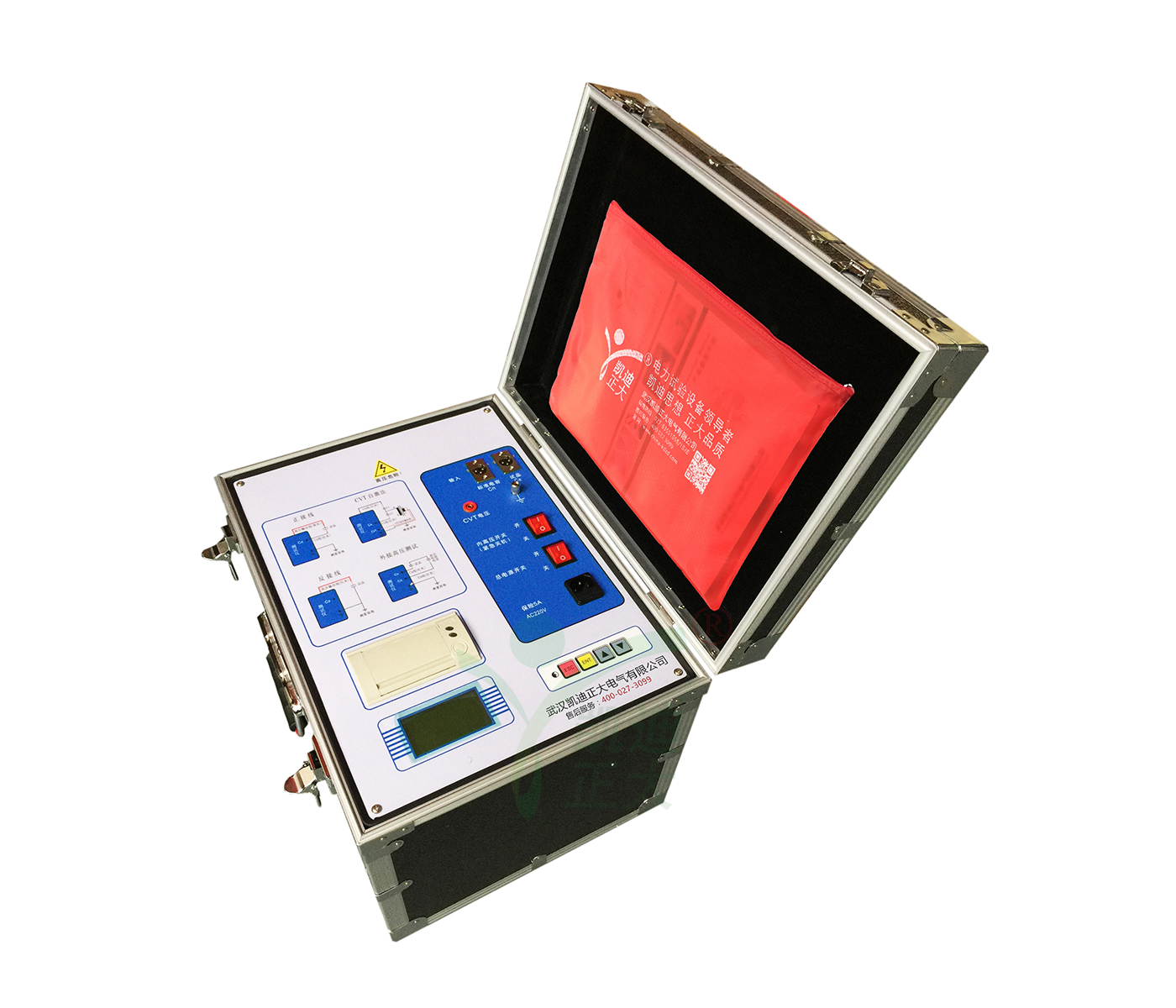

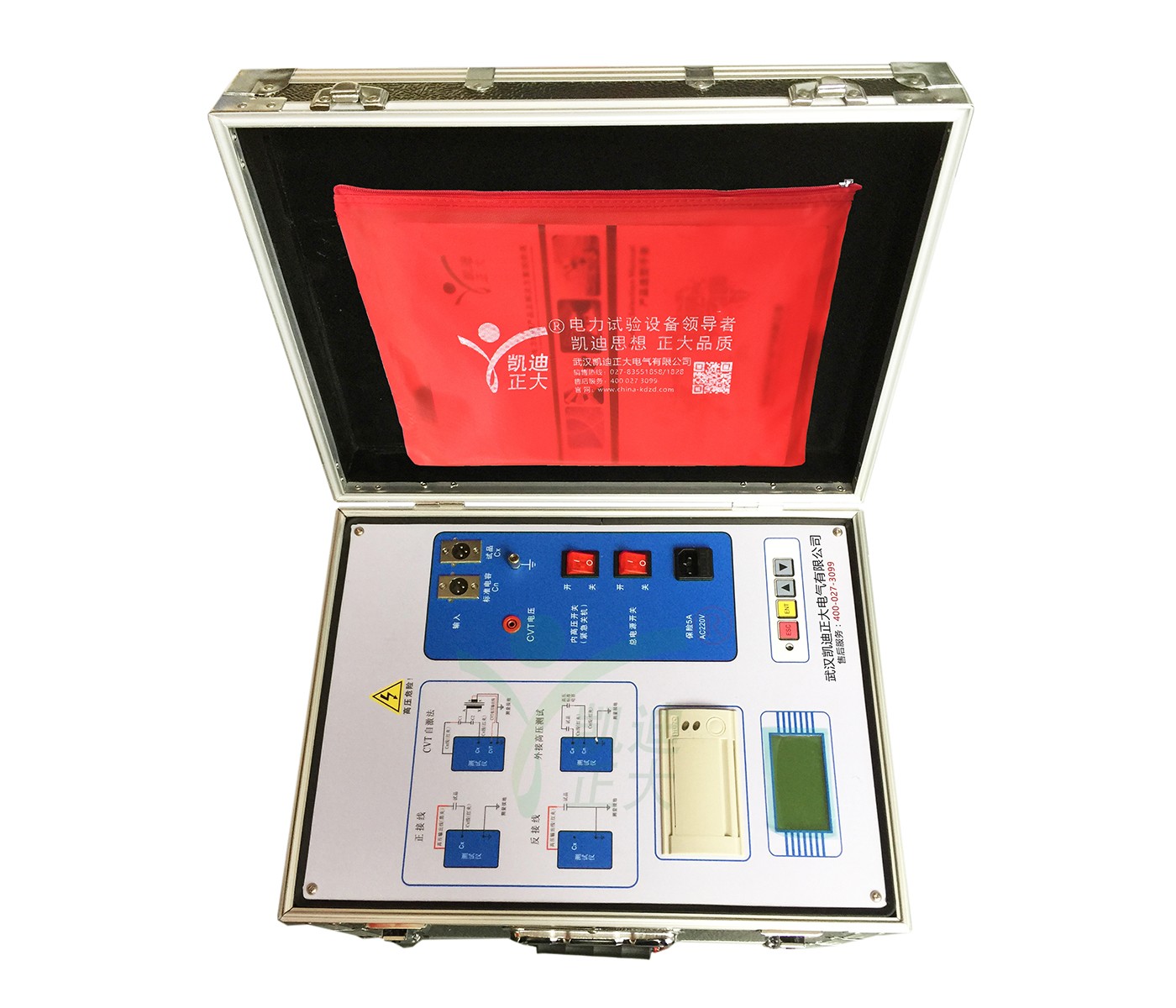

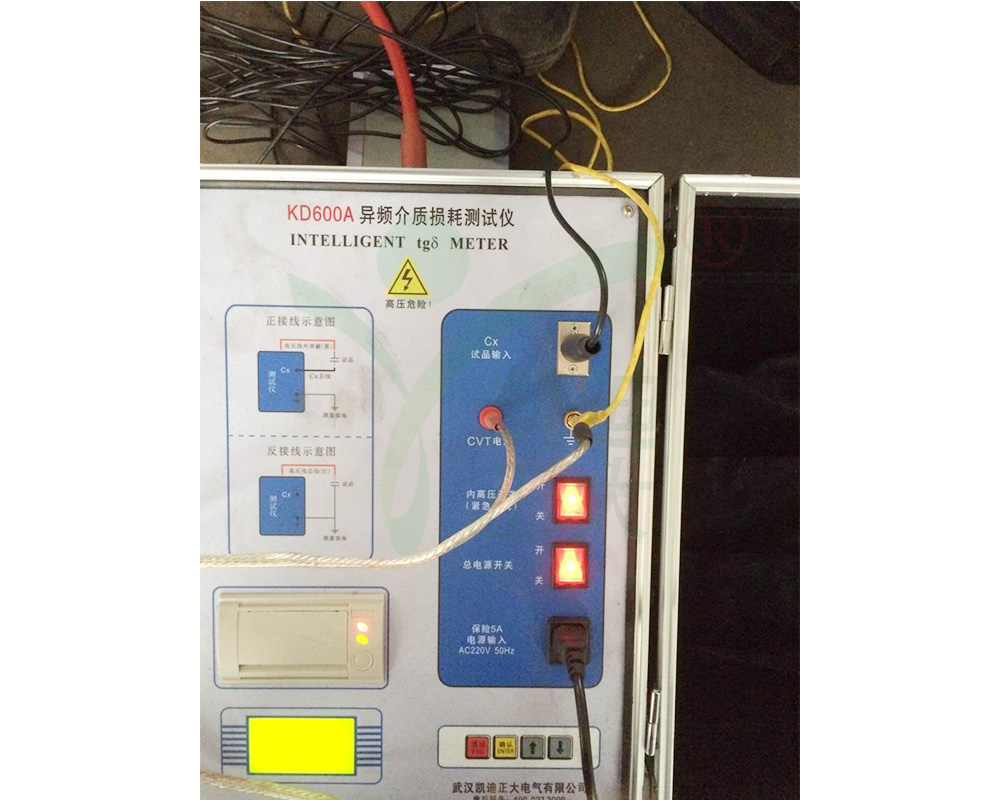

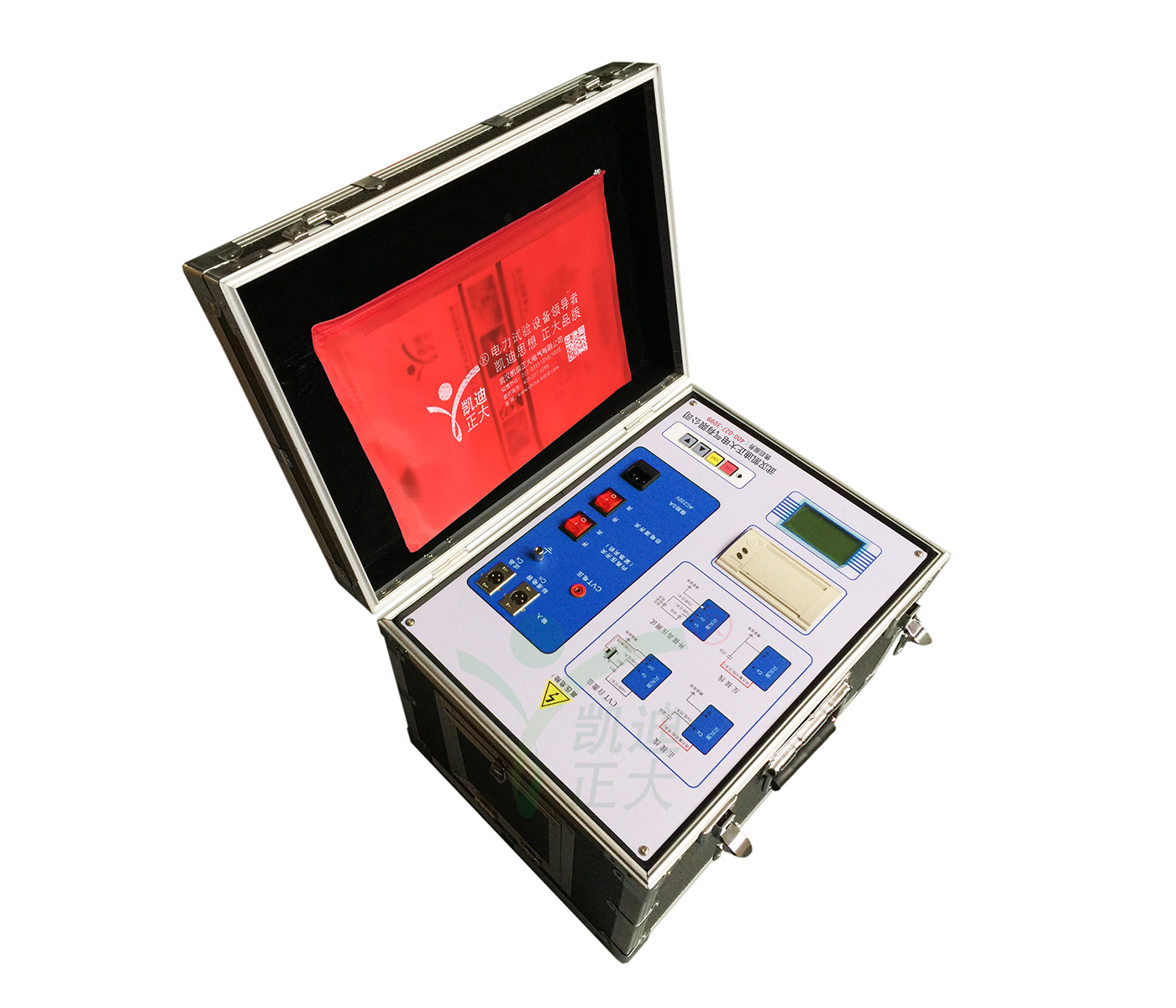

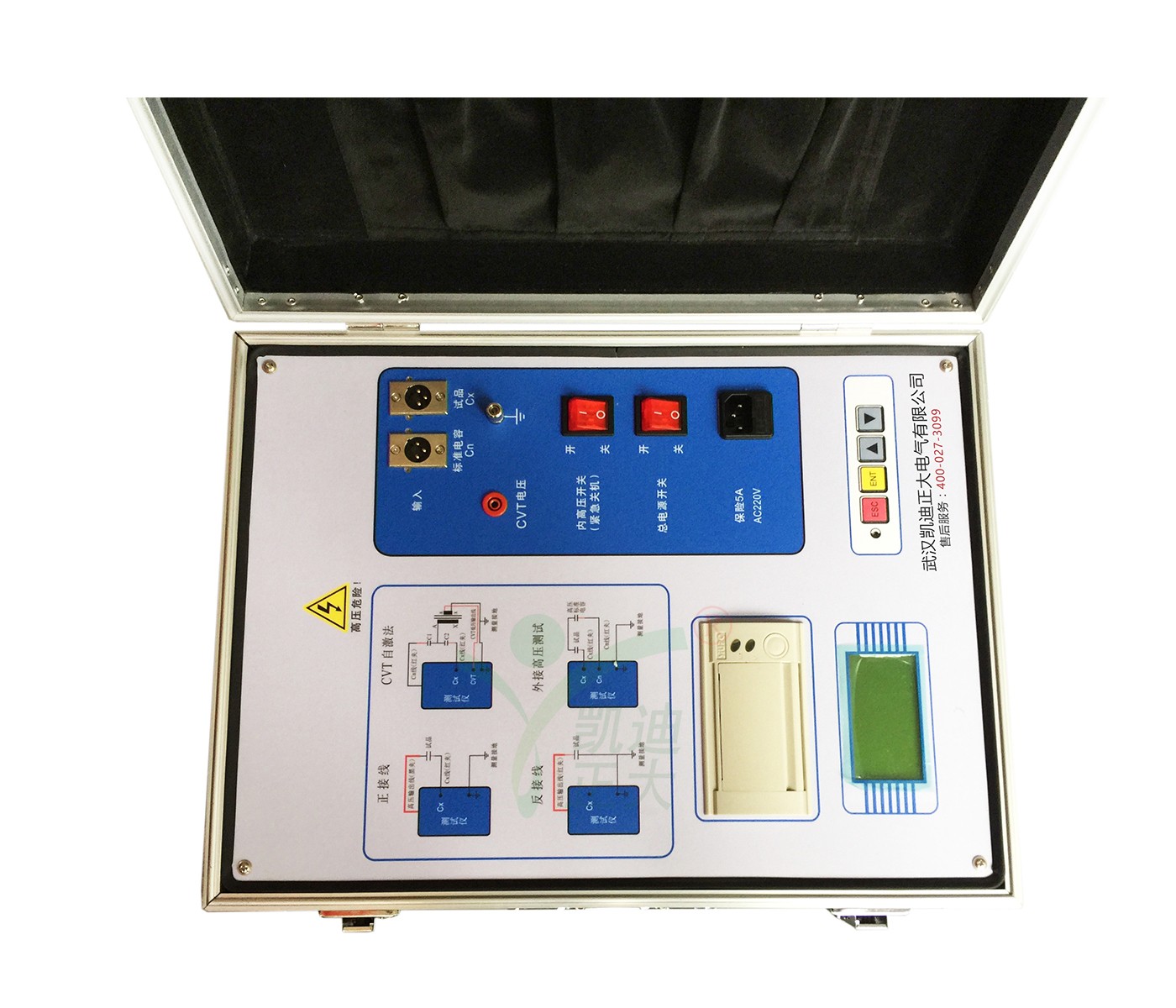

KD600A 自動異頻CVT介質損耗測試儀

KD600A 自動異頻介質損耗測試儀（帶CVT）是發電廠、變電站等現場自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成過程的測量。

KD600A 自動異頻介質損耗測試儀（帶CVT）用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術自動智能化測量，強干擾下測量數據非常穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。

KD600A 自動異頻介質損耗測試儀（帶CVT）適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量；對絕緣油的損耗測試、更具有方便、簡單、準確等優點。

KD600A 自動異頻介質損耗測試儀（帶CVT）可用正、反接線方法測量不接地或直接地的高壓電器設備，同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。

KD600A 自動異頻介質損耗測試儀（帶CVT）內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

KD600A 全自動異頻CVT介質損耗測試儀

1.具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。

2.最大輸出電壓為10kV，最大輸出電流為200mA，高電壓介損試驗輸入電流增大為5A。

3.具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。

4.具有正/反接線，內/外標準電容，內/外高壓多種工作模式，可做各種常規介損試驗，不需外接任何輔助設備。

5.具有外施電壓和外加CN的測量功能。

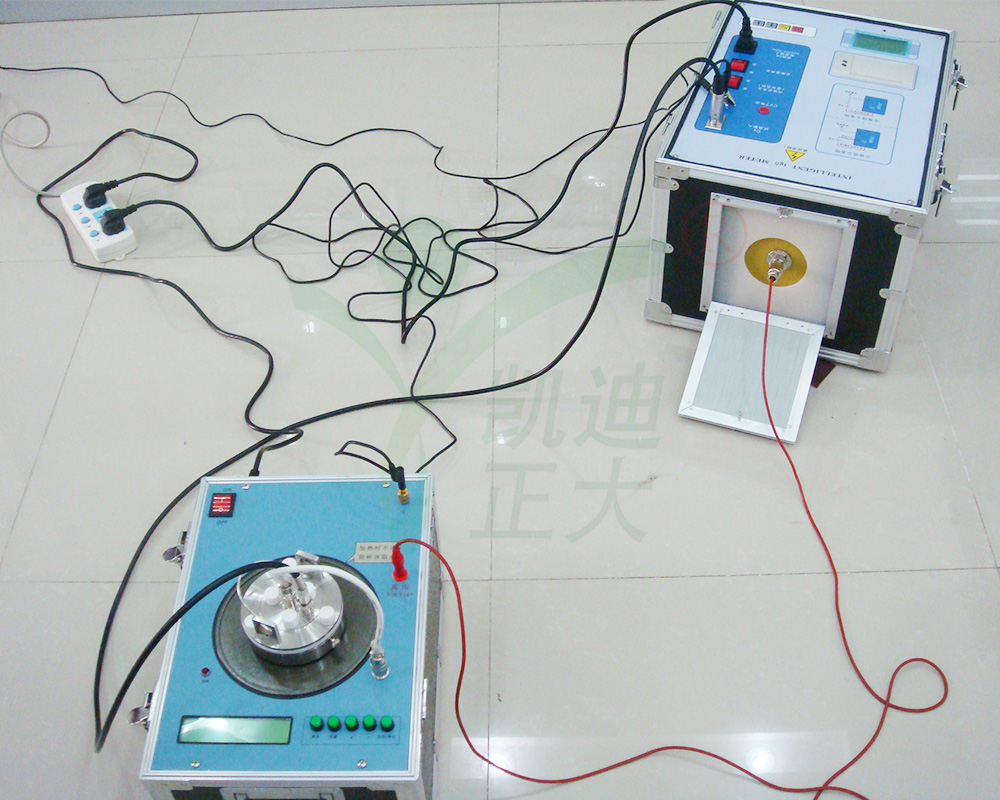

6.儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。

7.采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

8.接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。

9.具有過流、過壓和接地保護等多級保護，安全可靠在試品短路或擊穿時儀器不受損壞。

10.可自動分辨電容、電感、電阻型試品。

11.自動識別50Hz / 60Hz系統工作電源。

12.可提供110V/220V自動識別的雙電源輸入，方便援外項目使用。

13.自動識別外接高壓電源頻率40Hz～70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。

14.具有變頻CVT自激法測量接口，可以設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備安全。

15.CVT自激磁測量時，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件。

16.具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。

17.接線接觸不良，儀器有提示功能，方便用戶對測量結果進行判斷和排查接線錯誤。

18.自帶熱敏打印機可打印輸出，方便用戶出測試報告。。

19.帶日歷時鐘，可存儲100組測量數據。

20.內附標準電容和高壓電源，便于現場測試，減少現場接線。

21.儀器采用大屏幕LCD液晶顯示器，測試過程通過中文圖文菜單提示操作。

KD600A 全自動異頻CVT介質損耗測試儀

準確度	Cx：±(讀數×1%+1pF) tgδ:±(讀數×1%+0.00040)
抗干擾指標	變頻抗干擾,在200%干擾下仍能達到上述準確度
電容量范圍	內施高壓:3pF～60000pF/10kV 60pF～1μF/0.5kV 外施高壓:3pF～1.5μF/10kV 60pF～30μF/0.5kV 分辨率: 最高0.001pF,4位有效數字
CVT變比測量	變比測量范圍：10~99999 變比測量精度：±讀數x1% 相位測量范圍：0~359.999° 相位測量精度：±0.002°
tgδ范圍	不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍	10μA～5A
內施高壓	設定電壓范圍：0.5～10kV 最大輸出電流：200mA 升降壓方式：連續平滑調節電壓精度:±(1.5%×讀數+10V) 電壓分辨率：1V
試驗頻率	45Hz、50Hz、55Hz、60Hz、65Hz 單頻 45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻頻率精度：±0.01Hz
外施高壓	正接線時最大試驗電流1A，工頻或變頻40～70Hz 反接線時最大試驗電流1A/10kV，工頻或變頻40～70Hz
CVT自激法低壓輸出	輸出電壓3～50V,輸出電流3～30A
CVT變比測量	35～500kV等級CVT裝置的變比
測量時間	約40s，與測量方式有關
輸入電源	180V～270VAC,50Hz/60Hz±1%,市電或發電機供電
環境濕度	-10℃～50℃
相對濕度	<90%
