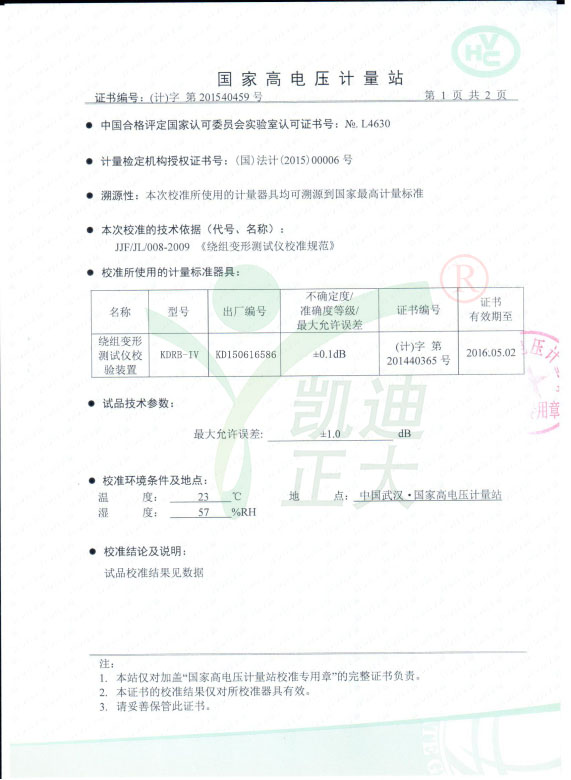

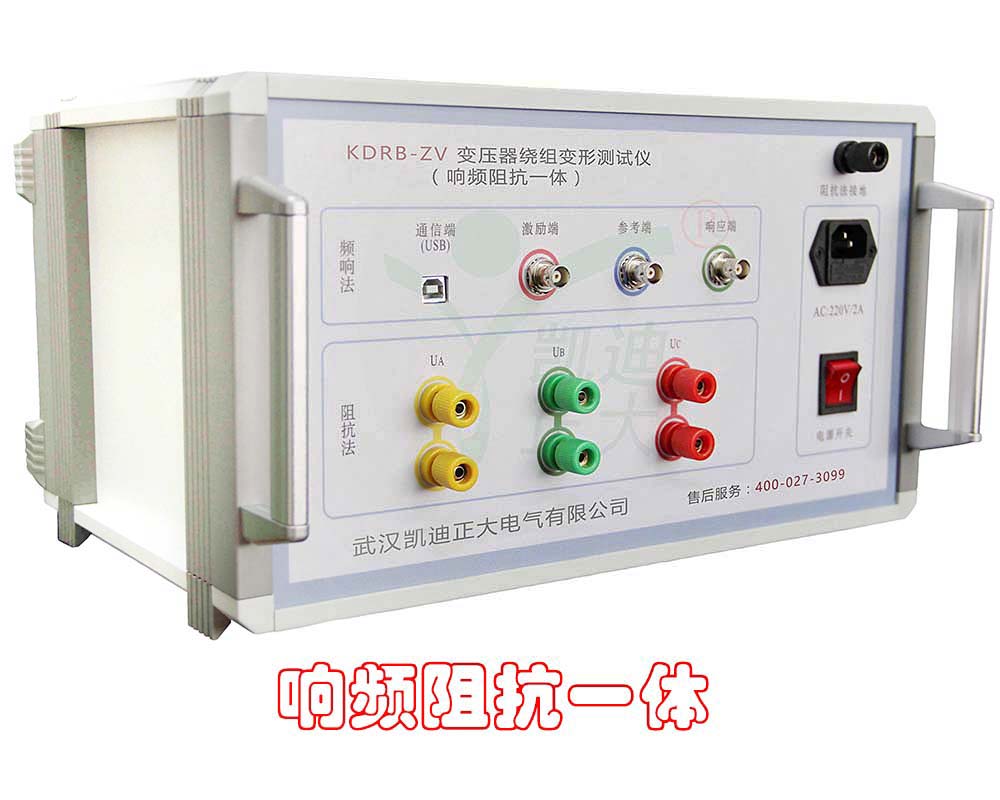

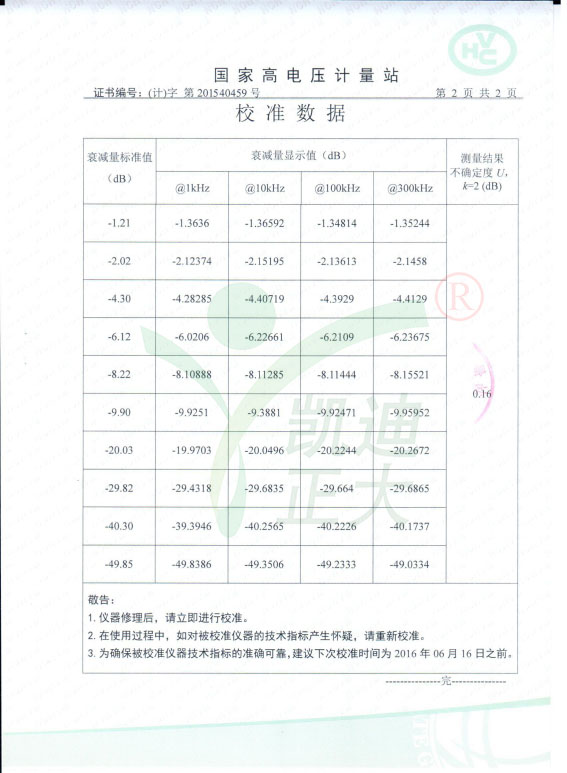

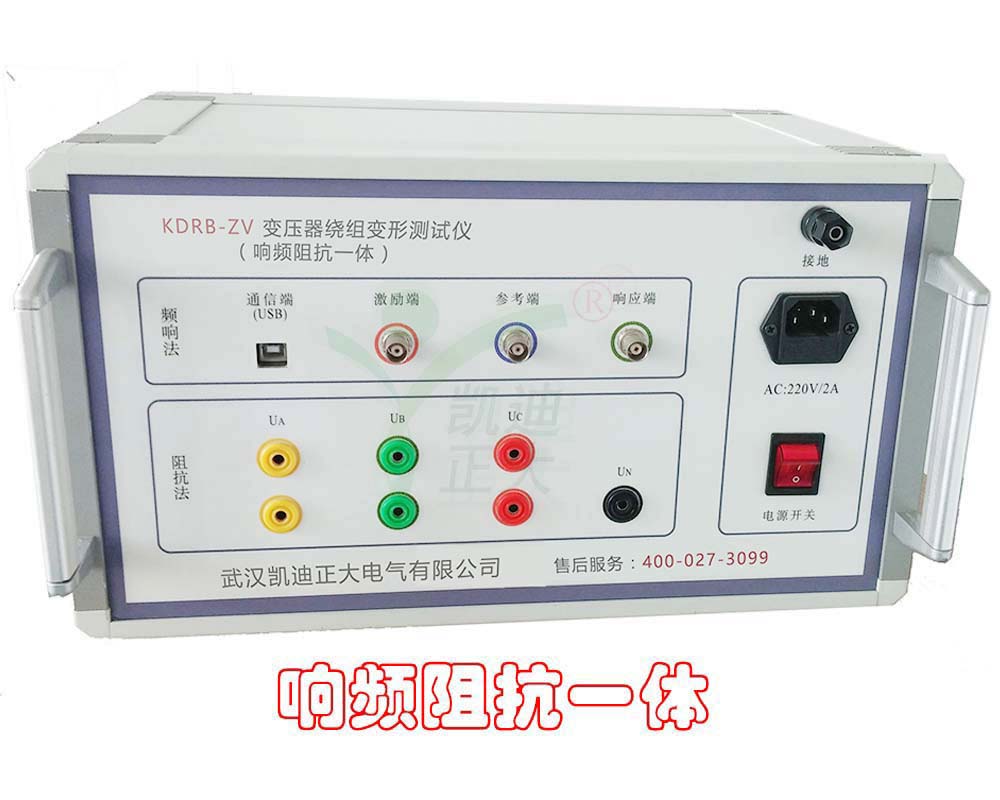

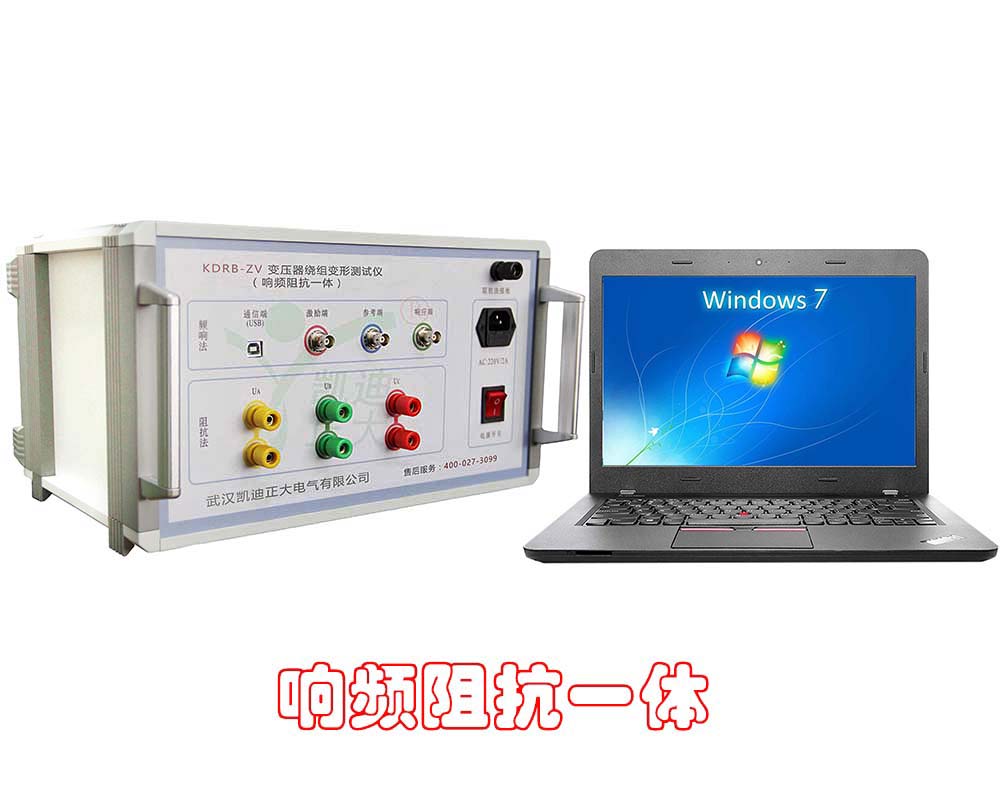

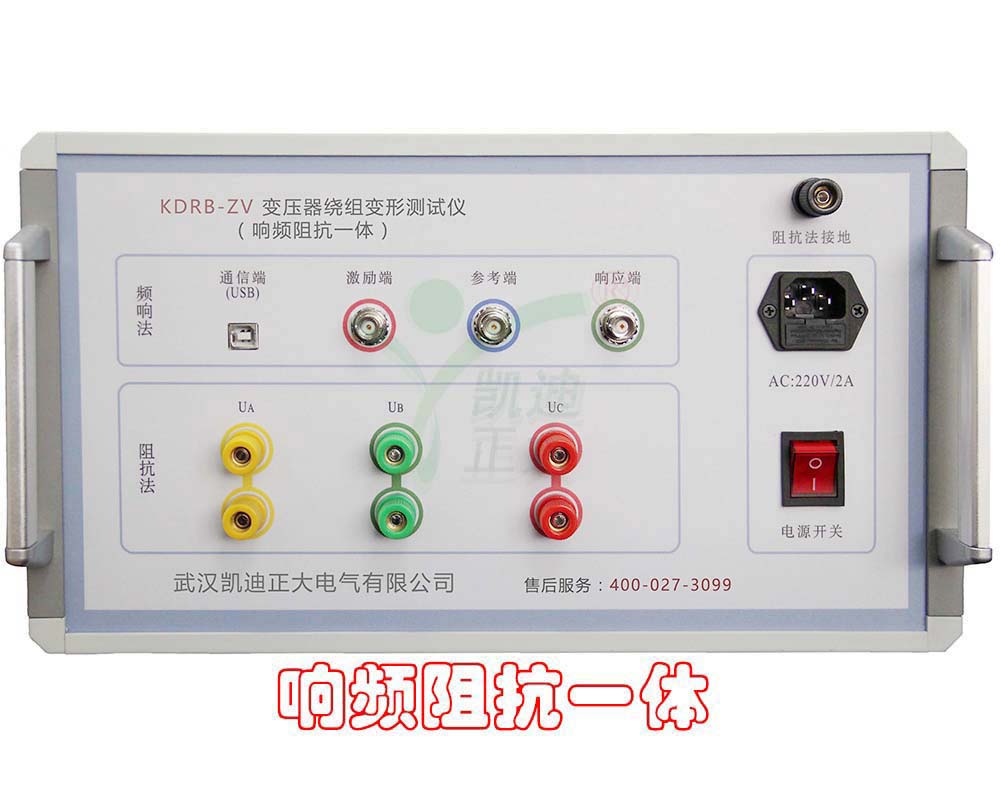

KDRB-ZV 變壓器繞組變形測試儀（響頻阻抗一體）

     1．采集控制采用高速、高集成化微處理器。

2．筆記本電腦與儀器之間通信USB接口。

3．筆記本電腦與儀器之間通信無線藍牙接口（選配件）。

4．硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

5．高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。

6．信號輸出幅度軟件調節，最大幅度峰值±10V。

7．計算機將檢測結果自動分析和生成電子文檔(Word)

8．儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式

9．幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。

10．可自動生成Word電子文檔，供保存和打印。

11．變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由無線藍牙接口與平板電腦連接，無需接線，使用方便，也可使用USB接口與平板電腦或者筆記本電腦連接。

12．在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。

13．儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。

14．儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。

15．軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。

16．提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

17．軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。

18．軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。

19．軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀   察和停止測量。

20．每相測量所需時間小于60秒,對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。

21．測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。

22．該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

KDRB-ZV 變壓器繞組變形測試儀（響頻阻抗一體）

掃描方式：

1．線性掃描分布

掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz

2．分段掃頻測量分布

掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

其他技術參數：

1、幅度測量范圍: (-120dB)至(+20dB)

2、幅度測量精度:   0.1dB

3、掃描頻率精度:   0.01%

4、信號輸入阻抗：  1MΩ

5、信號輸出阻抗：  50Ω

6、信號輸出幅值：  ±20V

7、同相測試重復率：99.9%

8、測量儀器尺寸(長寬高)300X340X120(mm)

9、儀器鋁合金箱尺寸(長寬高)310X400X330(mm)

10、總體重量:10Kg

 其他技術參數2

◇ 幅度測量范圍: (-120dB)–(+20dB)

◇ 檢測精度：±1dB（－100dB～20dB）

◇ 幅度測量精度:   0.1dB

◇ 掃描頻率精度:  小于0.01%

◇ 信號輸入阻抗： 1MΩ

◇ 信號輸出阻抗： 50Ω

◇ 同相測試重復率：99.5%

◇ 低電壓電抗法參數：電壓測量范圍 25V～500V

◇ 電壓基本精度 0.1%

◇ 可外接PT變比 1～10000

◇ 電流測量范圍 0.5A～50A

◇ 基本精度 0.1%

◇ 可外接CT變比 1～10000

◇ 阻抗測量范圍 0～100%

◇ 阻抗測量精度 0.1%

◇ 功率測量范圍 15W～10kW

◇ 有功功率精度 0.2%(功率因數>0.5)，0.5%(功率因數>0)

◇ 無功功率精度 0.5%(功率因數>0.5)

◇ 視在功率精度 0.5%

◇ 功率因數：測量范圍 0.000～±1.000

◇ 基本精度  0.5%

◇ 自動切換 具有單相和三相換線的內部自動切換功能。

◇ 工作電源：單相220V×(1±10%)；頻=率：50Hz±0.5Hz

尊敬的武漢凱迪正大電氣有限公司用戶，我們對您做出如下承諾：

一、產品質量保證：

 1、我方保證提供的產品為符合技術條件優質產品，對人和環境不會造成危害！

 2、我方保證提供的產品是全新的合格產品。對不滿足要求的產品保證無條件退貨。

 3、我方保證所提供產品經過嚴格的出廠檢驗，根據客戶要求可以進行國家相關機構的檢驗鑒定。

 4、我方對供應產品的軟件提供免費升級。

二、售前服務：

 1、提供專業咨詢：我們保證在2小時內回復您所提出的專業技術問題，免費進行技術溝通，幫助選型。

 2、提供詳細的資料：我們保證在24內將您所需要的相關技術資料郵出。

 3、提供合理的報價：我們保證在2小時內對您所需要的產品進行合理的報價。

 4、提供考察接待：我們保證隨時接待您的考察，盡力為您的考察工作提供各種便利條件。

三、售中服務：

 1、無論合同大小，我們保證都將認真、嚴謹、誠信的對待每份合同。

 2、我們保證符合您的要求，簽定嚴密的、科學的《技術協議》。

 3、我們保證守時、保質、保量的嚴格執行合同規定的各項條款。

 4、我們保證按合同規定提供送貨、安裝、調試、培訓等各項服務。

四、 售后服務：

 1、若產品在使用過程中存在疑慮，我們保證15分鐘內進行電話指導，直至最終解決問題。

 2、我們保證產品在3年內免費保修、檢定和校準，并提供終身維修服務。保修期內凡因產品質量引起的產品維修，元器件費用由我公司承擔。

 3、我們保證為貴單位建立詳細的客戶檔案，定期對貴單位所使用的儀器設備進行跟蹤服務。

 4、用戶在使用武漢凱迪正大電氣有限公司產品的同時，我公司也為用戶提供相關的延伸服務，包括：產品的升級、產品的換購等。

變壓器繞組變形測試儀繞組的接線方式

答：繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試繞組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。

?YN接線

掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。

由于中性點未引出，應按以下方式接線，如圖4所示。

輸入阻抗接于A，輸出阻抗接在B測試。

輸入阻抗接于B，輸出阻抗接在C測試。

輸入阻抗接于C，輸出阻抗接在A測試。
