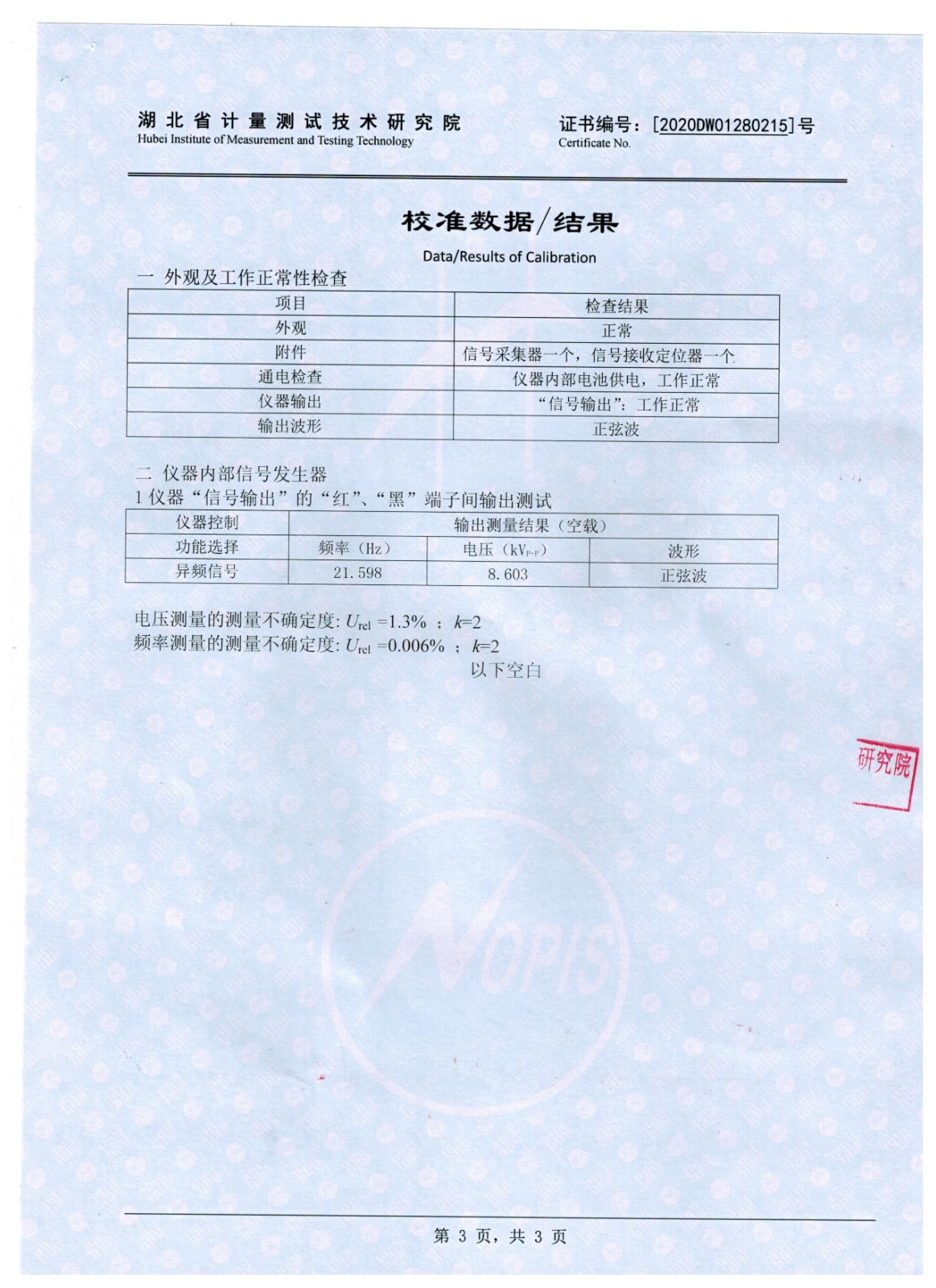

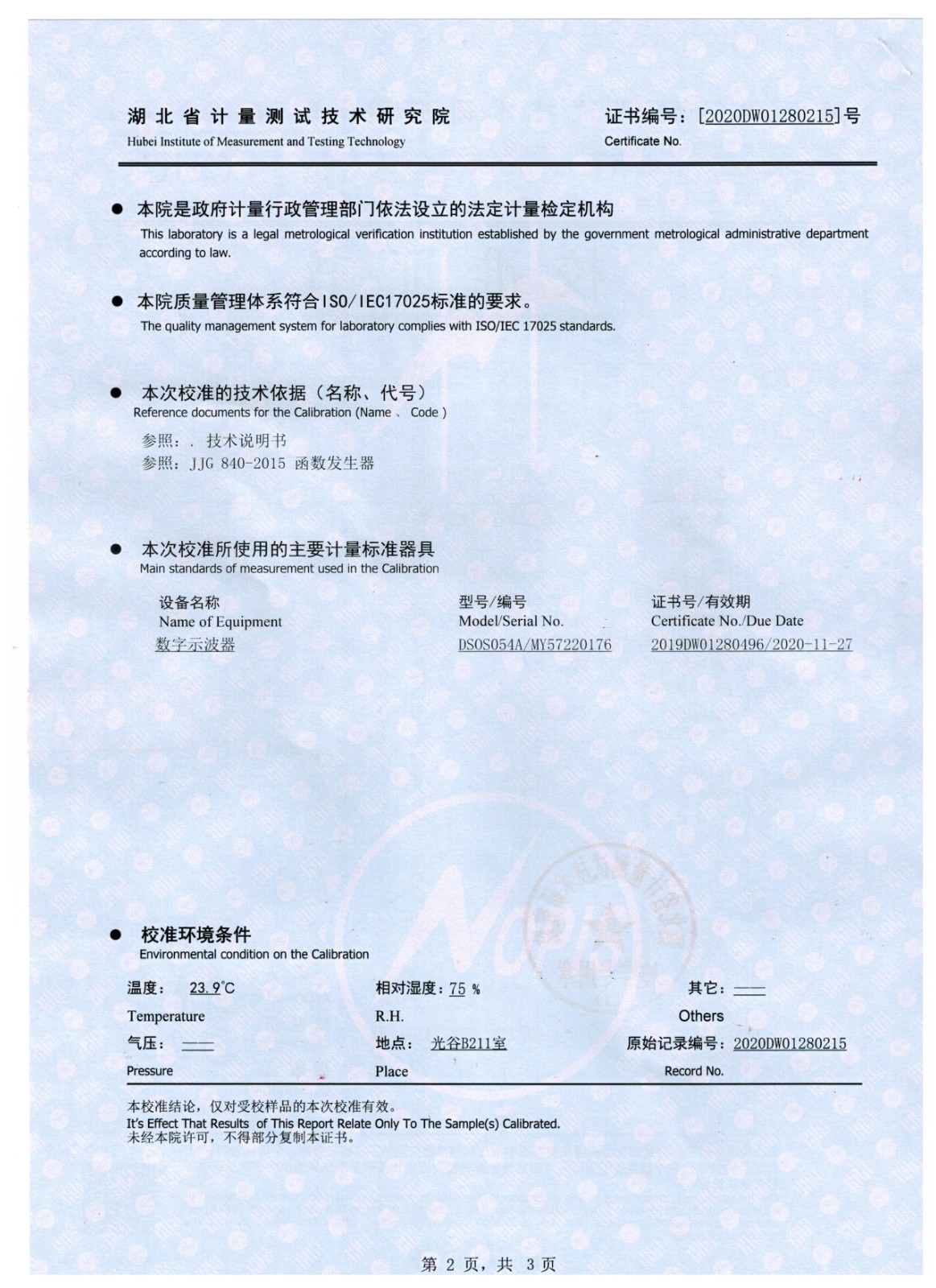

校準證書
相關問答

KDJK-20A架空線路接地故障點巡查裝置由信號發生器、采集器（高精度鉗表）、手持PDA（APP）三部分組成。適用于10kV架空線路單相接地故障的查找，特別對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障定位準確，查找快速。利用采集器和手持PDA也可進行單相負荷電流測量，產品具備結構輕巧、操作簡單、定位精準、負荷電流測量方便等特點。

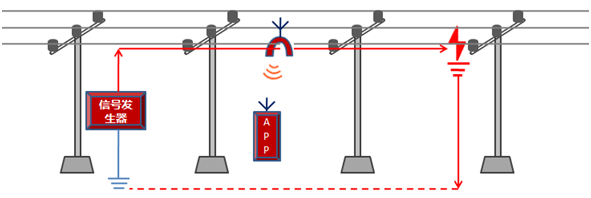

當配電線路發生接地故障后，在線路停電狀態下，在故障線路點處，通過信號發生器向線路注入具有一定功率的異頻信號，再通過采集器測量注入點兩側的信號強度，通過手持PDA（APP）顯示的數據判斷故障點側與故障相別。

待故障點側與故障相確定后，保持信號發生器注入點不移動，在故障點側，采用二分法測量線路其它點注入信號的強度，進一步判斷故障點方向，逐級縮小接地區間范圍，直到找到故障點。

1.適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。

2.在線路停運后進行定位，特別適用于有電纜分支的故障線路（10kv、35KV架空線路）。

3.通過向線路故障相注入檢測信號，確定單相接地故障點，減少盲目性并縮短故障檢測時間。

4.在線路停電狀態下，能夠快速準確的定位永久性單相接地故障點，誤差不得超出1米。

5.采用二分法進行檢測，不需要全線巡查，縮短故障檢測時間。

6.在線路正常運行時，可檢測線路負荷電流（0-100mA）。

7.在地面通過絕緣桿操作，裝置內部要有熔斷保護裝置，確保人身安全。

8.裝置內置超低頻復合信號源、功率信號源、高壓信號源多種電源模塊，裝置實現多種工作方式。

9.裝置配有多種接收系統，互不干擾，可以同時測試也可以分開測試。

10.施加高壓信號使故障重現，電流信號穩定，易于檢測。

11.超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

12.發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。

13.傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。

14.傳感器和接收機無線通訊傳輸，安全可靠。

15.裝置測量到的信號和數據可能保存到系統后臺，通迅協議通用。

16.裝置具有多種保護功能，具有良好的安全測試性能。

17.發射機可使用市電、發電機供電，傳感器和接收機干電池供電。

18.電源電壓過低時需報警提示進行充電。

19.發出的異頻信號大小可調。

20.發出的異頻信號頻率可調、功率信號可調。

21.通過絕緣桿操作，內部要有熔斷器保護裝置。

22.裝置內置超低頻復合信號源、功率信號源、高壓信號源多種電源模塊，裝置實現多種工作方式。

23.發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。

24.接收機采用大屏幕液晶顯示器，可選配APP巡查系統。顯示傳感器狀態、電流波形和電流值。


參數名稱	指標
線路電壓	6~35kV（帶絕緣桿操作）
輸出范圍	40mA±2mA（線路阻抗≥100KΩ）
輸出精度	±1mA
輸出功率	有效最大輸出功率120W
測量范圍	接地電阻≥100KΩ
檢測線路長度	≥100km
顯示模式	點陣顯示，背光功能
電源維持時間	≥8小時
測試精度	±1%±3dgt （23℃±5℃，80%RH以下）

1、資料要求

提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

2、售后服務

質保期為貳年、終生維護，質保期內若出現質量、技術問題，供方應及時（接到需方的正式通知后72小時內）到需方免費進行維修，質保期滿后的維修應按照供方的售后服務方式進行處理，保證滿足供方的維修需求，但供方應對需方提出的疑難問題提供技術指導。

3、培訓（雙方協商）

供方免費對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。

4、驗收標準和方式（雙方協商）

對設備的驗收采取現場運行方式進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。
