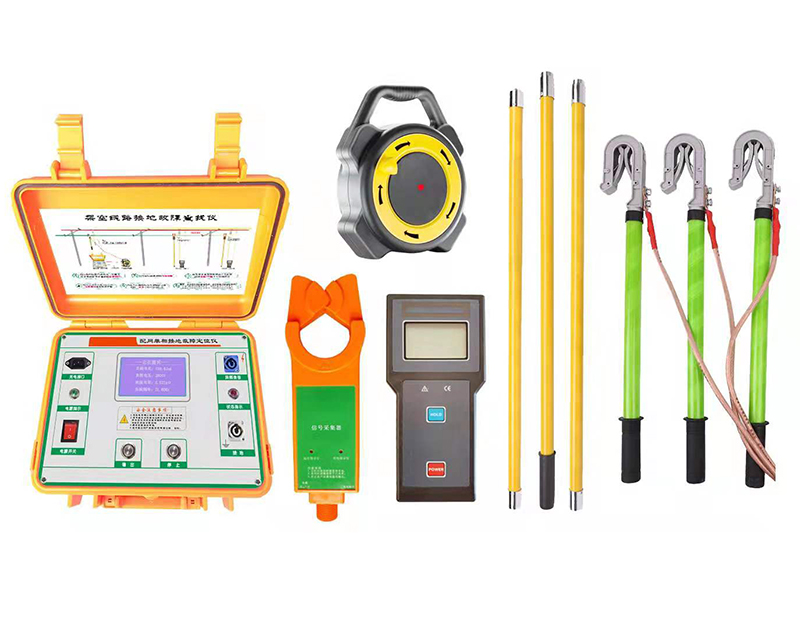

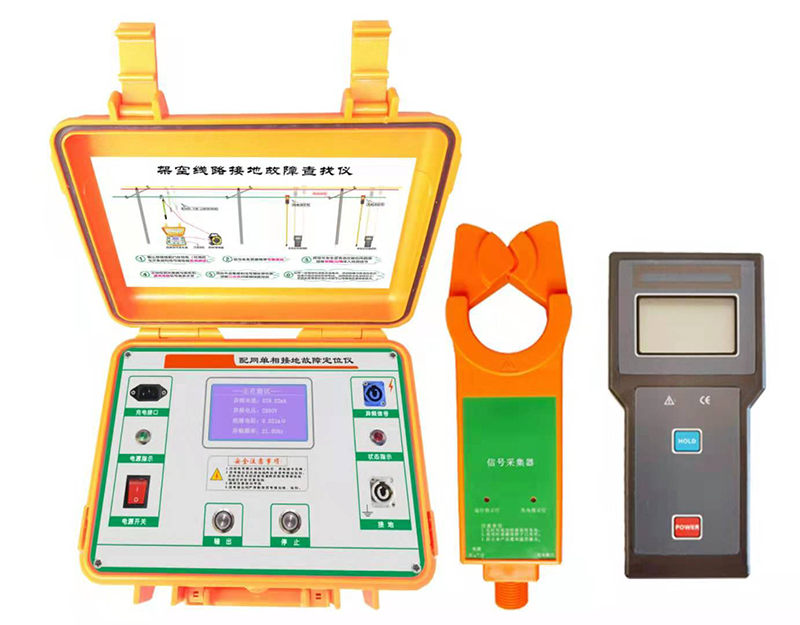

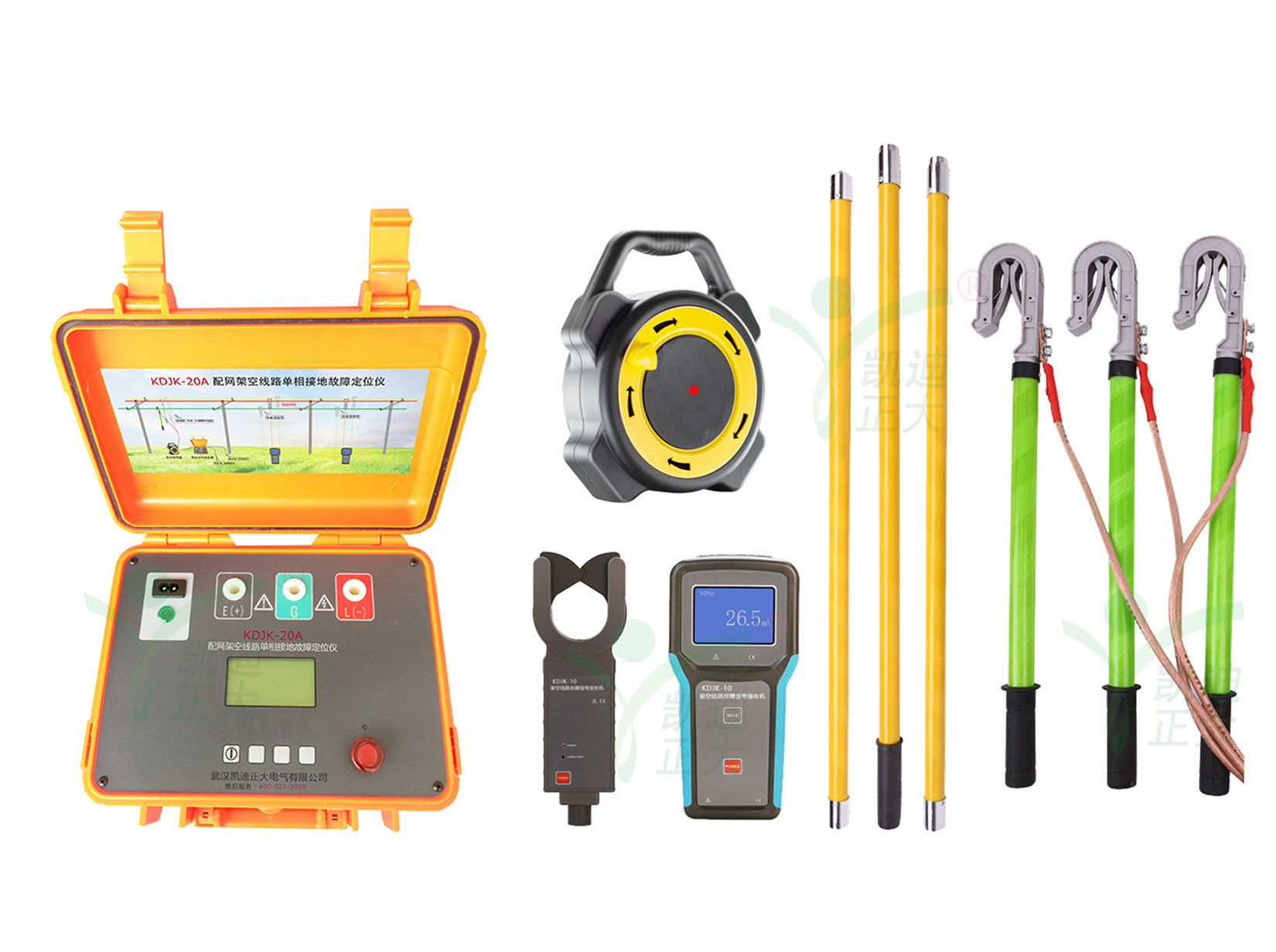

KDJK-10A架空線路小電流接地故障定位儀

銷售熱線： 027-83551828/83551858
圖文傳真： 027-83551868
技術支持：18162775262
瀏覽次數：
留言咨詢

產品概述
產品特點
詳細參數
售后保障

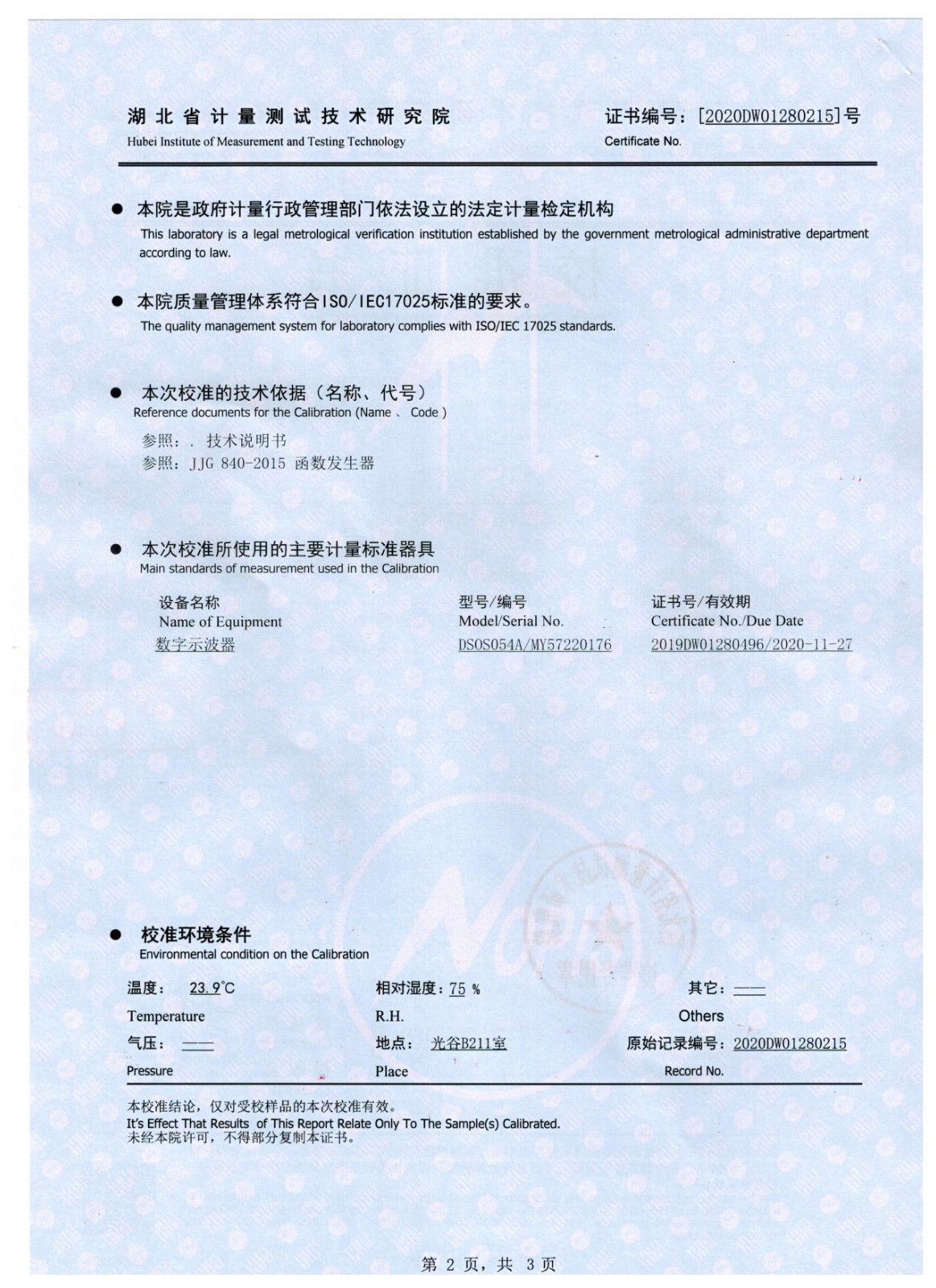

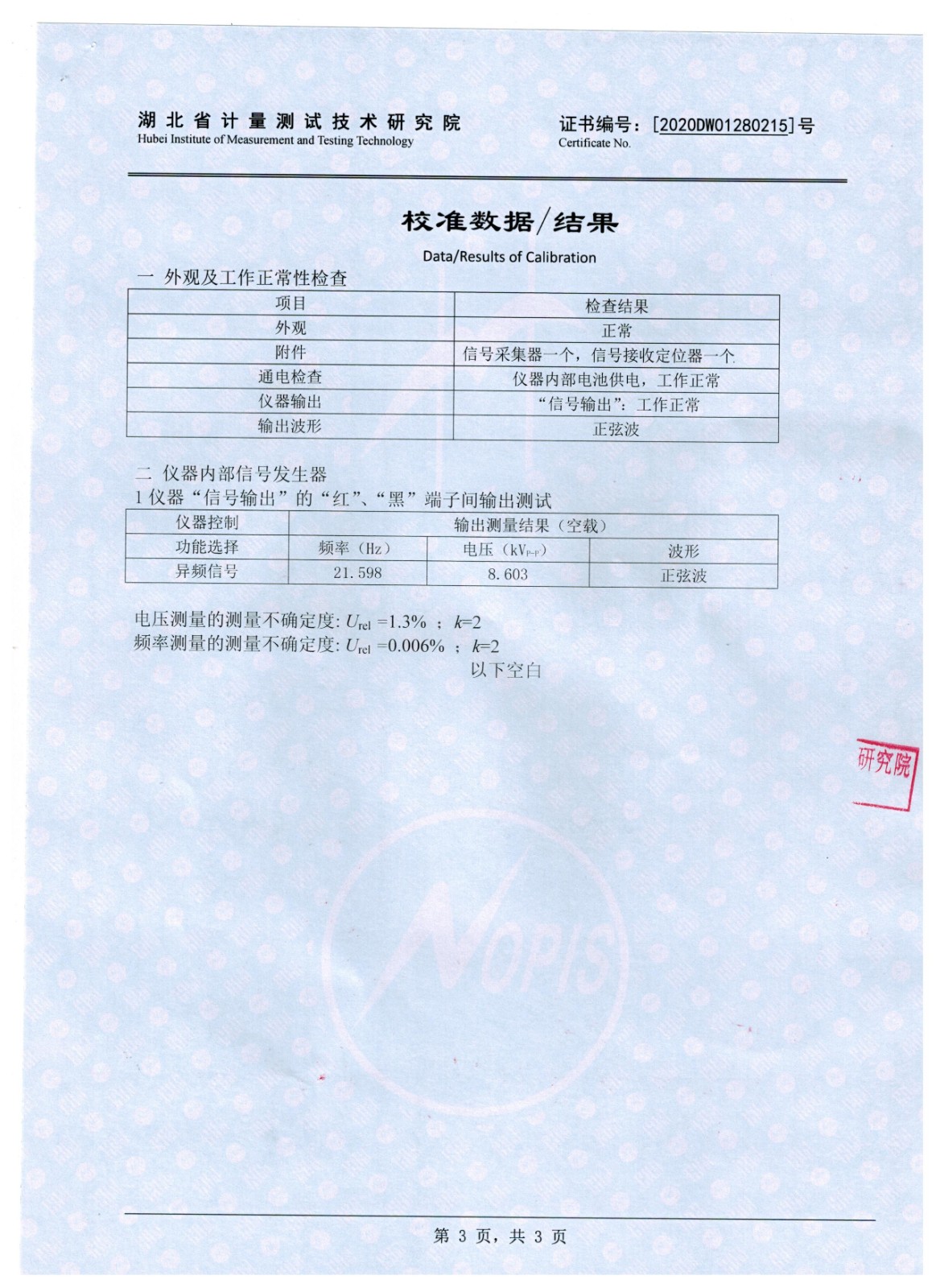

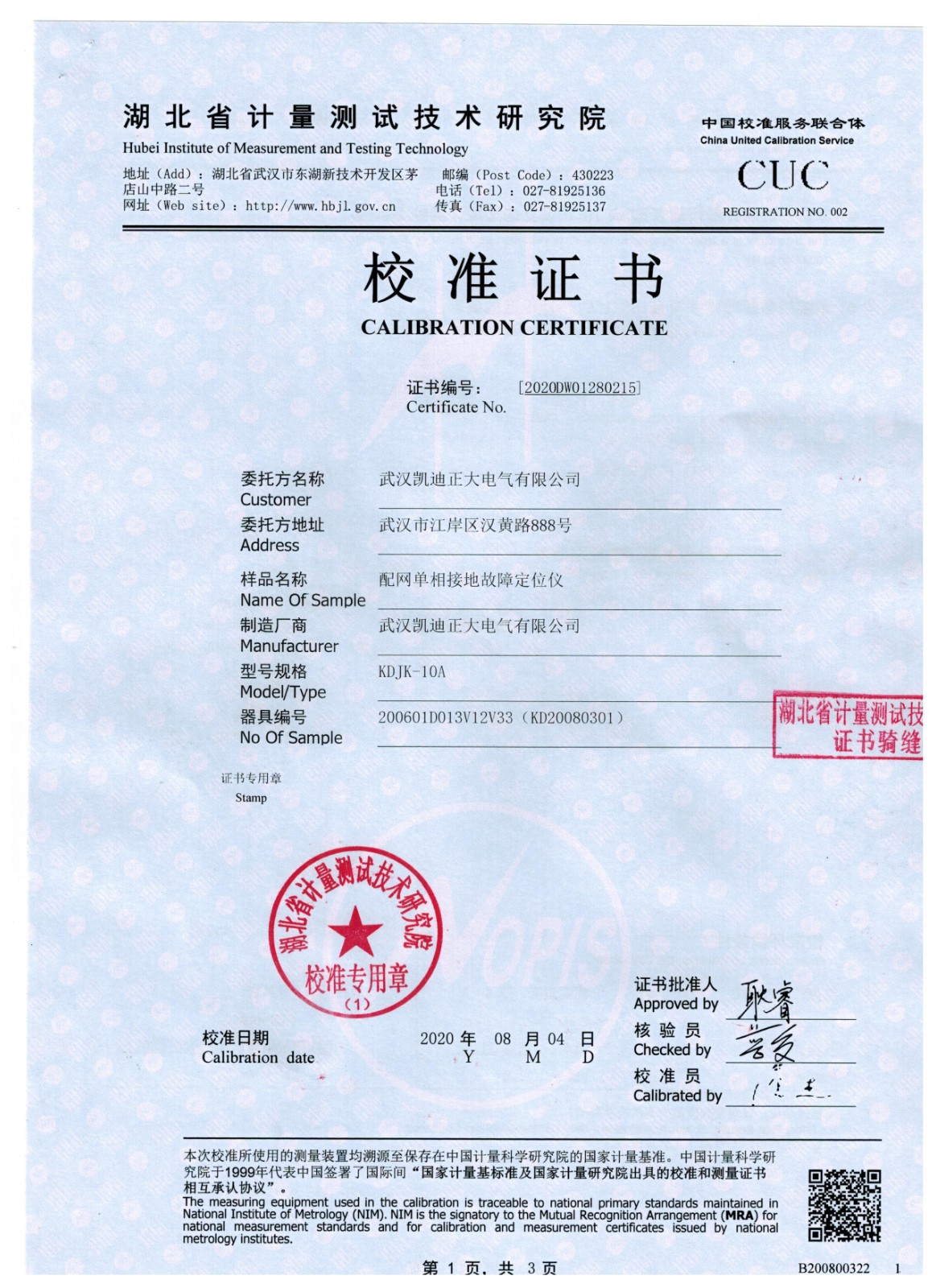

校準證書
相關問答

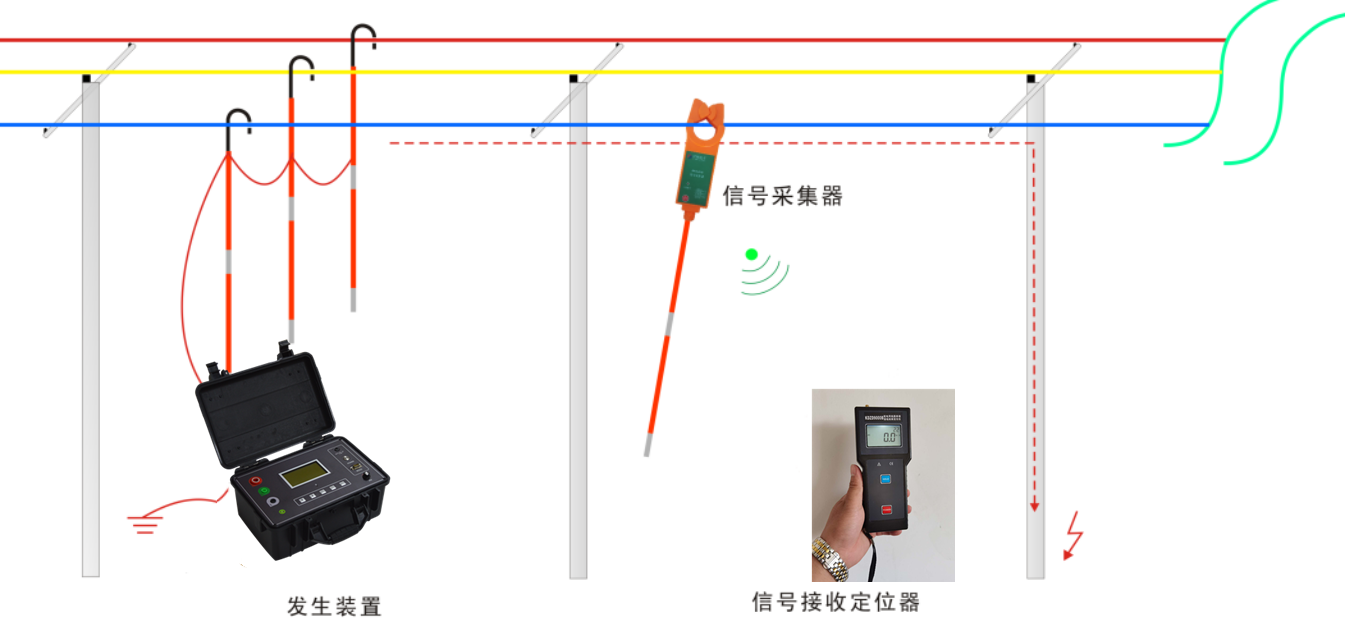

KDJK-10A只能在線路發生故障停運后進行故障定位，由發射機向故障線路施加高壓將故障復現，超低頻電流由發射機流向故障點，經過渡電阻進入大地并流回發射機；在線路沿線，將傳感器通過絕緣桿掛接在線路上檢測電流。傳感器采用高靈敏度傳感器，其磁路無需閉合，在很大程度上方便了掛、取操作。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。在地面上的接收機接收傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段（長線路采用二分之一法分段，分支線路優先測試分支點），再精確定點，從而快速確定故障位置。

KDJK-10A適用于單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障類型；超低頻信號能避免系統電容影響，低阻到高阻故障均能適應；線路是否有分支，無論是架空線分支還是電纜分支，線路上是否掛接變壓器對設備均無影響。

KDJK-10A在使用過程中需要首先連接發射機，在定位過程中需要爬桿掛接傳感器，故而使用稍為復雜，但定位測試的限制條件少，定位精度和故障確認度很高。KDJK-10A是在線路發生接地故障后，解決巡視目測未能發現的疑難故障的測試設備。

1、用途：6-35kV架空線路小電流接地故障查找定位

2、使用場景：線路發生接地故障后停運

3、發射機電壓高、功率大，電流穩定，可測高阻故障

4、超低頻信號克服系統分布電容影響，可進行高阻故障定位

5、高靈敏開口傳感器，無需閉合，方便線路掛接

6、傳感器-接收機無線通信，安全可靠

7、數值/波形顯示，判據明確直觀

1、特性：1Hz，0~8kV，0~100mA，1000W(max)

3、可測線路長度：≥100km

4、傳感器與接收機的無線通訊距離：>100m

5、發射機：360×265×320mm，16kg，AC220V

6、傳感器：255×76×31mm，0.35k定位精度：0.1m

2、發射機輸出g，3節7號電池

7、接收機204 ×100×35mm，0.3kg，5節5號電池

1、資料要求

提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

2、售后服務

該設備到貨后，供方負責該套設備現場調試并協助需方完成第一次現場試驗，并負責設備的操作及人員技術培訓。提供一年保修服務，終生維護，在質量保證期內，因產品技術問題、質量問題發生的設備故障（人為操作不當原因致使設備故障除外），凱迪正大公司（接到需方的正式通知后72小時內）到需方或反郵寄回免費進行維修，質保期滿后的維修按照凱迪正大公司的售后服務方式進行處理，保證滿足凱迪正大公司的維修需求，凱迪正大公司應對需方提出的疑難問題提供技術指導。

3、培訓（雙方協商）

供方免費（不含調試員差旅費）對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。

4、驗收標準和方式（雙方協商）

對設備的驗收采取現場運行方式進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。
