產品概述

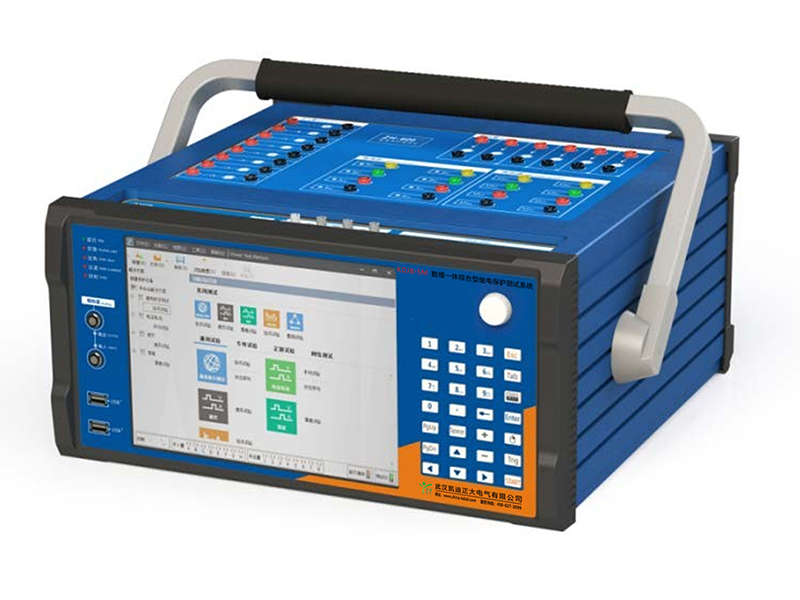

數模一體綜合型智能繼電保護測試系統是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用新的計算機技術實現的繼電保護試驗裝置。

產品配備高性能功率放大器并基于 PowerPC+X86 平臺，采用模塊化設計，具有功能強、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

技術特點

?12 路（6 路電壓、6路電流）可以同時輸出，可調節，靈活組織。

?內置工控機，Windows 系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。

?智能測試模塊

支持智能測試模板編輯，測試過程中可添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

?自動測試

具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置測試項目；

?數字量/模擬量輸出

可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；

?模擬量及數字量同時輸出

支持同時進行模擬量、SV、FT3 的輸出及 GOOSE 報文的收發；

?多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

?安全及報警

具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

?虛端子圖形化顯示

支持虛端子圖形化顯示功能，數據流向清晰明了；

?報文同時收發

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與IEC61850-9-2 共一個光以太網接口收發；

?FT3/擴展 FT3

支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；

?異常測試

具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；

?故障回放

支持故障仿真和 COMTRADE 格式數據回放功能；

?MMS 服務

具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；

?對時與授時

具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號；

?硬接點開入及開出

開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

?報文接收及分析

具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或?qū)С?/p>

?單纖模式

光口支持單纖發送、單纖接收，支持光功率測試；

?模擬量小信號

配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓；

?觸摸操作

配備 10.4 寸高分辨率顯示屏，支持觸摸操作；

?無線連接

提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用；

?硬件齊全：

具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。

?可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。

?可模擬單相至三相的瞬時性、轉換性故障進行整組試驗。

?12 相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。

?可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

?一機多用集保護、合并單元、智能終端測試與一體。

主要試驗功能

?傳統站保護調試：測試儀功放輸出模擬量電流電壓信號完成傳統站各種保護調試。

?智能站保護調試：測試儀輸出9-2/9-1/FT3光數字信號完成智能站光數字繼電保護各種調試。

?合并單元試驗：測試儀能夠輸出采集器、FT3、功放電壓電流、級聯電壓，同時能夠讀取合并單元9-2或FT3報文，測出合并單元的比差、角差、時差，具備合并單元首周波錄波截屏功能。

?智能終端：測試儀輸出GOOSE跳閘信號接收開關量硬接點或者輸出開關量硬接點接收GOOSE開關位置，測試智能終端軟變硬、硬變軟動作時間。

?異常報文測試：測試儀具備模擬數字保護的丟幀、錯序、亂碼抖動等異常報文輸出到數字保護，檢查保護接收到異常保護的情況。

?GOOSE測試：測試儀可以進行GOOSE幀報文編輯，虛端子對點，數字毫秒級，開關量測試，并可進行GOOSE報文監測。

主要技術參數

環境條件

正常工作溫度： --5℃~45℃

極限工作溫度： --10℃~50℃

儲存及運輸：   0℃~40℃

工作濕度：     20%~90%，無凝露

工作環境：     無腐蝕性氣體

大氣壓力：     80kPa~110kPa

海拔：         0~3000m
