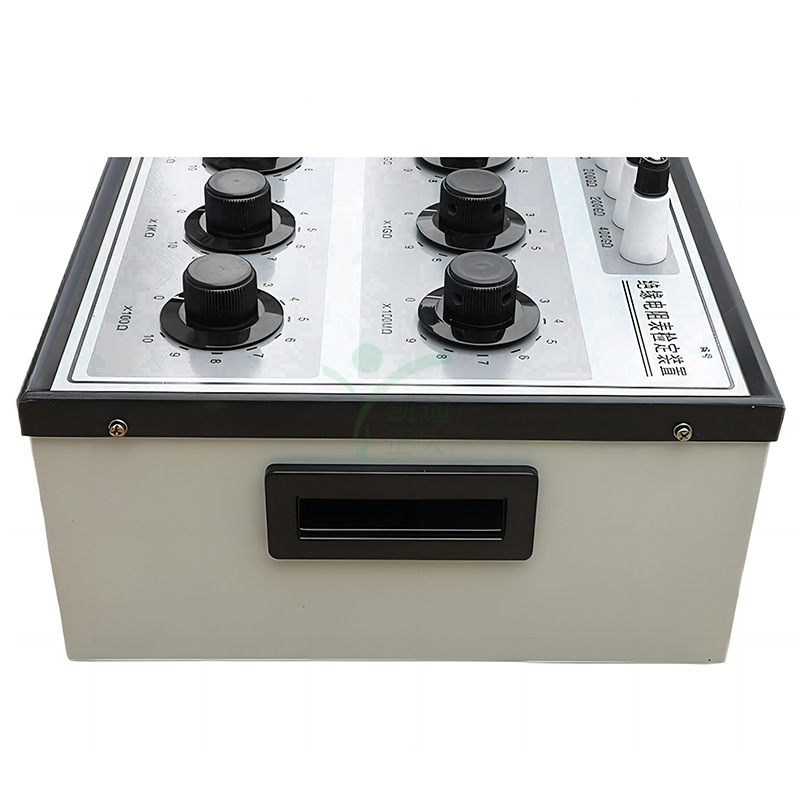

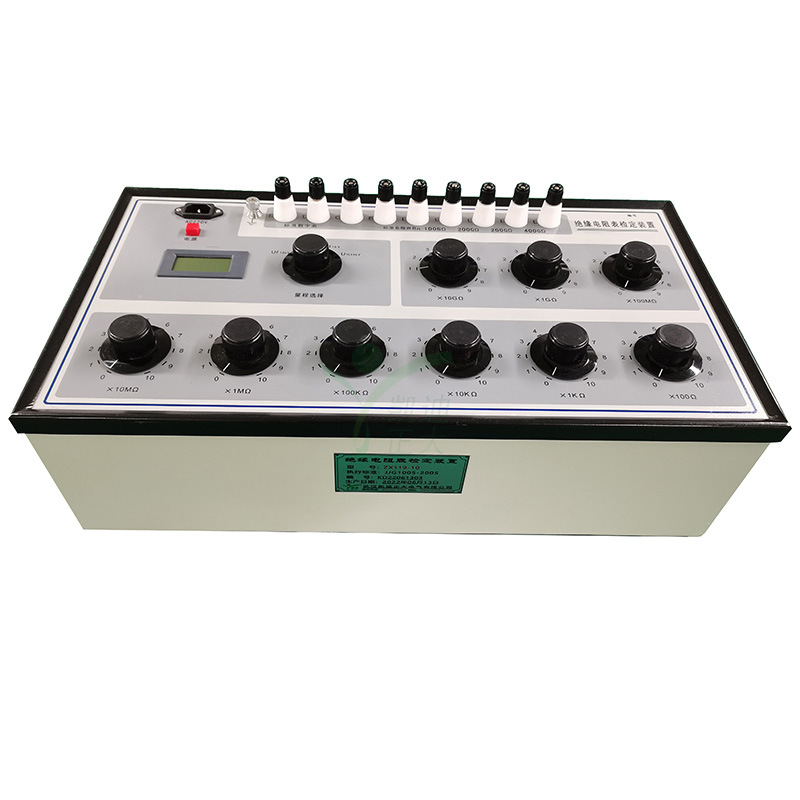

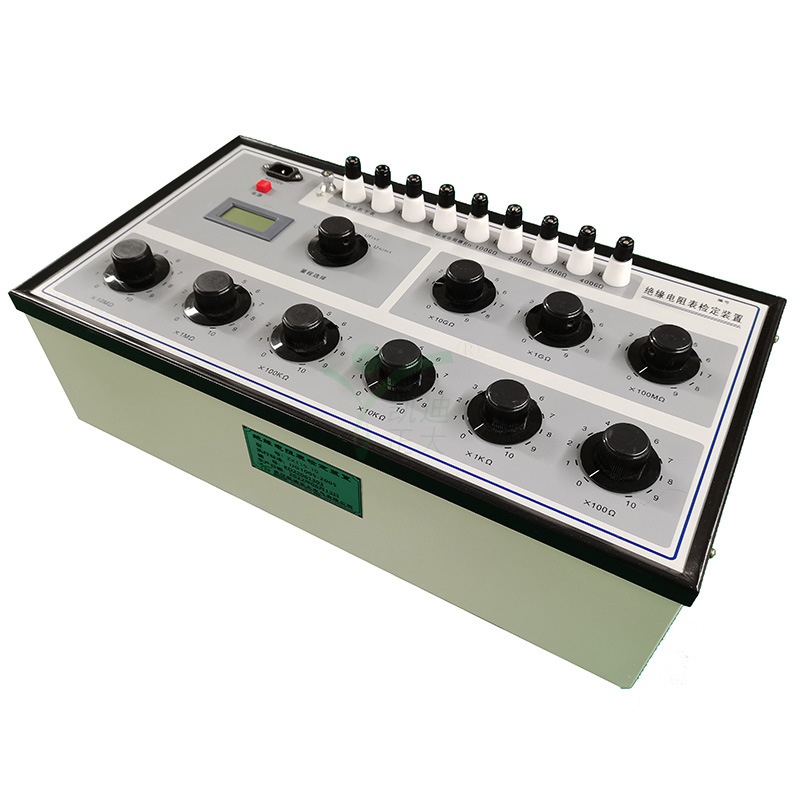

zx119-10 絕緣電阻表檢定裝置
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
產品簡介
絕緣電阻表檢定裝置是依據JJG1005—2019《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的專用設備，用于檢定電子式絕緣電阻表的示值誤差、跌落電壓（Ud）。與本公司生產的恒速器（KDCY3型）配合可檢定指針式兆歐表的示值誤差、開路電壓（Uk）、中值電壓（Uz）、峰值電壓（Uf）。具有結構緊湊、性能穩定、使用方便等特點。是各工礦、企事業單位用來檢定各類絕緣電阻表的設備。
技術指標
本絕緣電阻表檢定裝置主要用來檢定額定電壓≤10kV的各類絕緣電阻表，也可在絕緣電阻表生產、修理中作標準器具。其電阻器部分可單獨使用。數字表部分可測最高10000V的直流電壓。
本檢定裝置的主要技術性能如下：
㈠ 標準數字表
1、測量范圍：電壓量程：0～10000V
2、基本誤差：
直流電壓U | ≤1000V： ±（0.4%讀數+0.1%滿度) ＞1000V： ±（0.5%讀數+0.5%滿度) |
峰值電壓（Uf） | ≤1000V： ±（1%讀數+0.5%滿度) ＞1000V： ±（0.5%讀數+0.5%滿度) |
3、數字表的響應時間約25秒。
㈡ 標準電阻器
1、標準電阻器由一串900G的固定電阻和九個電阻盤組成即：100GΩ+2×200GΩ+400GΩ+9×(104+103+102）MΩ+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范圍：0～1000011.1110 MΩ，最小步進100Ω，最高耐壓10kV。
十進盤阻值 | 固定電阻 | ×10000 MΩ | ×1000 MΩ | ×100 MΩ | ×10 MΩ | ×1 MΩ | ×0.1 MΩ | ×10 kΩ | ×1 kΩ | ×0.1 kΩ |
等級 指數 | 5 | 2 | 1 | 0.5 | 0.2 | |||||
最高使用電壓、電流 | 10kV | 5000V | 2500V | 500V | 8 mA | 20 mA | 50 mA | |||
2、各十進盤的等級指數和最高使用電壓或電流
3、殘余電阻值小于1Ω，變差不大于0.1Ω。
4、環境參考條件：20+2-3 ℃，相對濕度：50%±10%.
5、標稱使用環境:溫度23±5℃，相對濕度：25%～60%。
6、線路對外殼的絕緣電阻：≥1×1011Ω。
7、電源電壓: AC220V 50HZ。
8、外形尺寸：600mm×323mm×220mm。
9、重量：約10kg。
