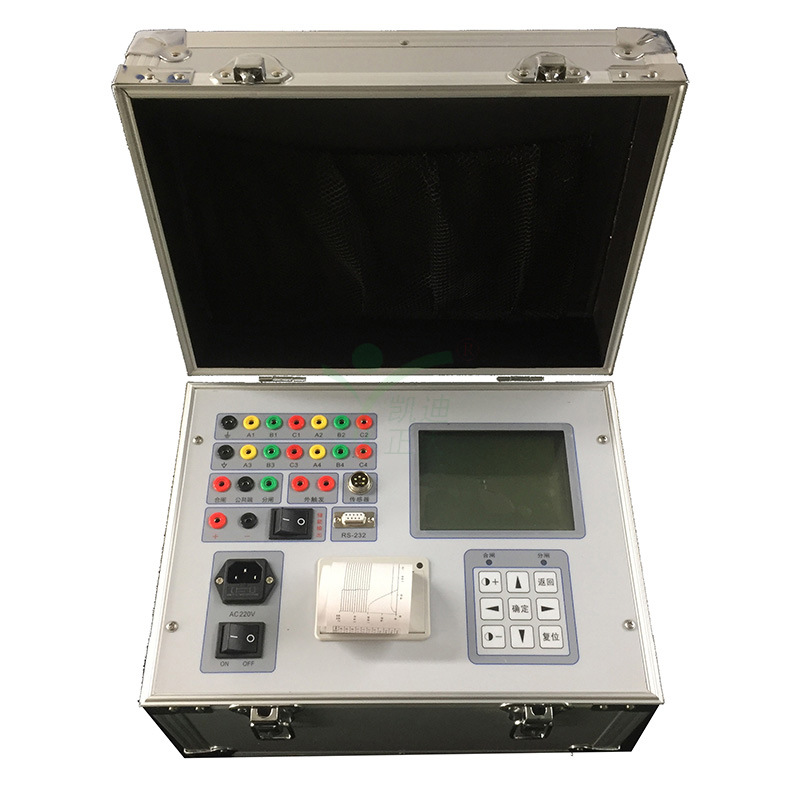

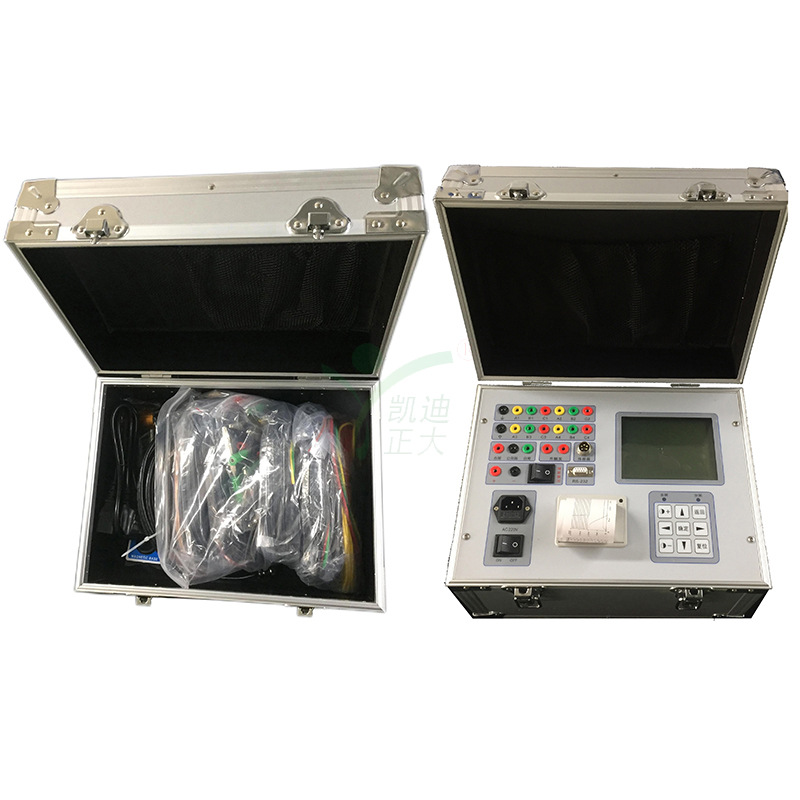

KDZD 高壓開關動特性測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
技術參數
使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫 度 －10～40℃ 濕 度 ≦80%RH
性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
基本參數
時間：量程 4000.0ms+6000ms 分辯率0.1ms
誤差 ①100ms以內 0.1ms±1個字
②100ms以上 0.1%±1個字
③同期
速度： 量程 20.00m/s 分辯率0.01m/s
誤差?、?-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
行 程：
真空斷路器量程：50.0mm分辯率：0. 1mm 誤差：1%±1個字
SF6斷路器量程：300. 0mm分辯率：1mm 誤差：1%±1個字
少油斷路器量程：1000.0mm分辯率：1mm 誤差：1%±1個字
電 流： 量程 20.00A 分辯率0.01A
輸出電源： DC20～256V數字可調/20瞬時工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
性能特點
1、性 能
時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分
閘反彈幅值。
速 度：剛分、剛合速度，速度，時間－行程特性曲線。
行 程：總行程，開距，超行程，過沖行程，反彈幅值。
電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
儲 能：在儀器的設置界面，打開電壓調整功能后，屏幕顯示當前電壓值。上下鍵細調，左右鍵粗調。調整到所需電壓后，保持這個界面不動，打開儲能開關，就有輸出。
動作電壓：機內提供DC20～256V/15A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
特點
適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
直線直線傳感器，旋轉傳感器，安裝方便、簡捷。
開關動作一次，可得到開關機械特性試驗數據及相應的波形圖譜。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、中文顯示數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，實時快速打印數據及圖譜。
術語定義
1.同相同期：同相之中，分（合）閘時間與之差。
2.相間同期：三相之中，分（合）閘時間與之差。
3.平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%,
取中間80%，動觸頭運動的行程與時間之比。
4.速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中的單元速度值即為分（合）閘速度。
5.剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義 了不同
6.的剛分（合)速度:本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。
