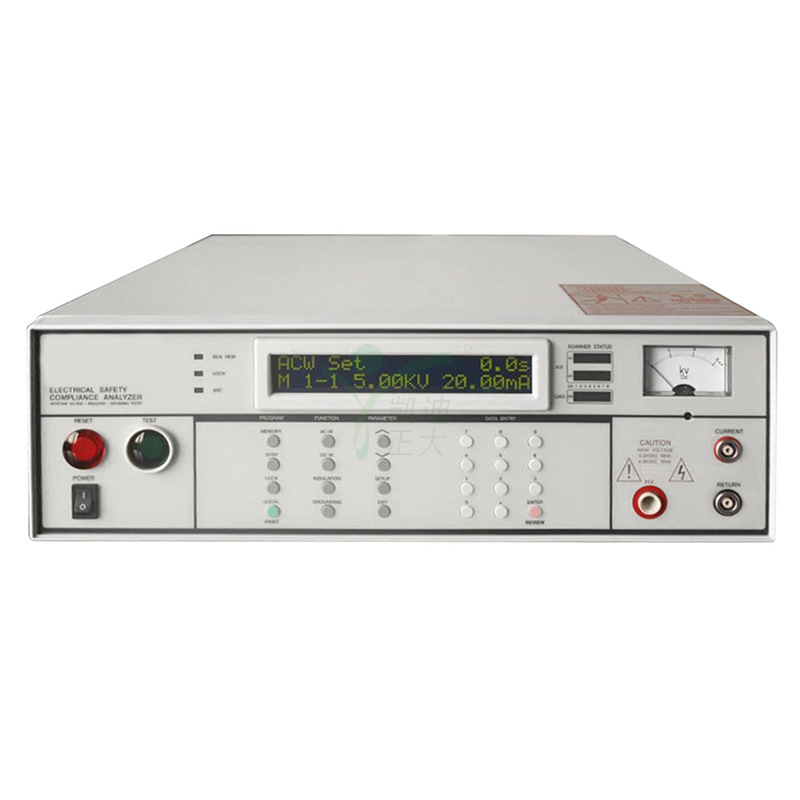

KD7440 系列程控耐壓測試儀均采用高速 MCU 和大規模數字電路設計的高性能的安規測試儀，其輸出電壓的大小、輸出電壓的上升、下降、輸出電壓的頻率由MCU 控 制，能實時 顯示擊穿電流值和電壓值，并具有軟體校準功能，配備 PLC 接口、RS232C、RS485、USB device、 USB Host接口、可方便與計算機或 PLC 組成綜合測試系統。 能夠快速、準確地對家用電器、 儀器儀表、照明電器、電動電熱器具、計算機、信息類整機進行安規綜合測量。

KD7440 系列測試儀符合如下標準： 家用和類似用途電器的安全第一部分： 通用要求 IEC60335-1、GB4706.1、UL60335-1； 信息技術設備：UL60950、GB4943、IEC60065；音頻、 視頻及相似電子器械安全要求：UL6005、GB8898、IEC60065；測量、控制和實驗室用電氣設備 的安全要求：IEC61010-1、GB4793.1。

基本參數

交流耐壓 AC0-5KV、0-40mA
直流耐壓 DC0-6KV、 0-9999uA
絕緣阻抗 DC 1KV、0-9999MΩ
接地電阻 3-30A、0-600mΩ

交流耐壓測試

輸出電壓
范圍：0- 5KV
解析度：1 Volt / step
準確度：± (1%Setting+5V>

輸出電壓
范圍：60 或 50Hz,可選擇
準確度：±100PPM
輸出穩壓率：± (l%Setting+SV)(從空載至滿載)
交流輸出波形：正弦波，THD<2%、在電阻負載下測量波峰因數 1.3-1.5

漏電電流上限設定
交流范圍：0.00-40.00mA；0.00-30.00 m
準確度：± (2%Setting + 3Counts>
解析度：0.001 mA/ step

漏電電流下限設定
交流范圍：0.000 - 9.999 mA
解析度：0.001 mA/ step
準確度：± (2%Setting + 3Counts>

緩升時間
范圍：0.1-999.9sec
解析度：O.lsec/ step
準確度:± (0.1% + 0.0S sec)

測試時間
范圍：0, 0.3 -999_9sec(0=連續測試)
解析度：O.lsec/ step
準確度：± (0.1% + 0.0S sec)

電弧偵測：1 -9 可設定 (9 為最高靈敏度)

測線歸零：0-2.000 mA,手動或自動

直流耐壓測試

電壓顯示
范圍：0.00-6.00KV
解析度：lVolt/step
準確度：± (2%Setting + 5V)

直流輸出漣波：<5%,在 6KVDC/9999uA 電阻負載下測量

漏電電流上限設定
電流范圍：0.000-9999UA
解析度：0.1 UA/STEP
準確度：± (2%SETTING+3Counts)

漏電電流下限設定
電流范圍：0.0-999.9MA
解析度：0.1 uA/step
準確度：± (2%Setting+3Counts)

緩升時間
范圍：0.1-999.9sec
解析度：O.lsec/step
準確度：± (0.1%+0.05sec)

測試時間
范圍：0.4-999.9sec(0=連續測試)
解析度：O.lsec/step
準確度：± (0.1%+0.05sec)

電弧偵測：1 -9 可設定 (9 為最高靈敏度)

測線歸零：直流，0-200MA,手動或自動

放電時間：5200ms

接地電阻測試

輸出電壓
范圍：3-8Vac
解析度：0.01 V/ step
準確度：± (2%的讀值+3 個值〉，在開路狀態時量測

輸出頻率
范圍：60 或 50Hz,可選擇
準確度：±100PPM

輸出電流
范圍：3.00 -30Aac (可定 40A)
解析度：0.01A/step
準確度：± (2%的設定值+3 個值)

接地阻值
范圍：0 -600mΩ
解析度：1 mΩ/ step
準確度：± (2%Setting + 2 個值}

接地電阻上下限設定
范圍：0 - 600 mO ( 3 -10A 的范圍) .0 -ISO mO ( 3-30A 的范田)
解析度：1 mΩ/ step
準確度：± (2%Setting + 2 個值)，(3 -10A 的范圍)

測試時間
范圍：0.5 ? 999.9sec (0 為連續)
解析度：0.1 sec/ step
準確度：± (0.1% + 0.05sec)

測試線歸零補償
范圍：最大歸零補償范圍 200 mO
解析度：1 mΩ/ step
準確度：± (1%的設定值+lmΩ)

絕緣電阻測試

輸出電壓
范圍：100 -lOOOVdc
解析度：1 Volt / step
準確度：± (l%Setting + 3V)

絕緣阻值
范圍：1 -9999MΩ
解析度：1MO/ step
準確度：± (2%Setting + 2Counts) (500-1000Vdc /1 -1000 MO)；x(8%Setting4-2Counts) (S00 -lOOOVdc / 1000 -9999 MC1)；i(8%Setting*2Counts) (100-500Vdc / 1 -1000 MO)

判定上限設定
范圍：0, 1-9999MO (0 = OFF)

判定下限設定
范圍：1-9999MΩ

判定延遲時間
范圍：0.5 - 999.9sec (0=連續判定)
解析度：0.1 sec/ step
準確度：± ( 0.1% + 0.0Ssec)

充電電流下限
范圍：0.000 -3.500mA 或自動設定

一般規格

PLC 遙控功能
輸入訊號：Test、Rest、Memory#!、#2、#3
輸出訊號：Pass、Fall、Processing

鍵盤安全鎖定：使用 4 位數字式密碼，可鎖定鍵盤的操作， 以防止非授權人撞自設定測試參數

1E示器芫度設定：使用面板上的數字鍵設定.計有 9 段選擇

蜂鳴器咅 5調整：使用面板上的數字鍵設定.計有 10 段選擇.0 為 OFF

矩陣式掃描界面：包含內健矩陣式掃描器在內，共可接 2 組矩陣式掃描器 H.Vx4、H.VX8

尺寸：432 x 147x300mm

重要：22KG

產品特點
1、結構緊湊，體積小、攜帶方便；
2、不需維護，接線、操作簡單。
3、大屏幕 20X2 液晶顯示
4、交流耐壓/直流耐壓/絕緣電阻/接地阻抗等測試功能
5、內建 50 組程序儲存、每組可設定 8 個測試步驟,可進行步驟間的連續測試
6、前面板輸入軟件校正，測試線補償功能，確保測試準確性
7、4 通道或 8 通道掃描功能 (選件) 7420 標配 8 通道，7410 無此配件

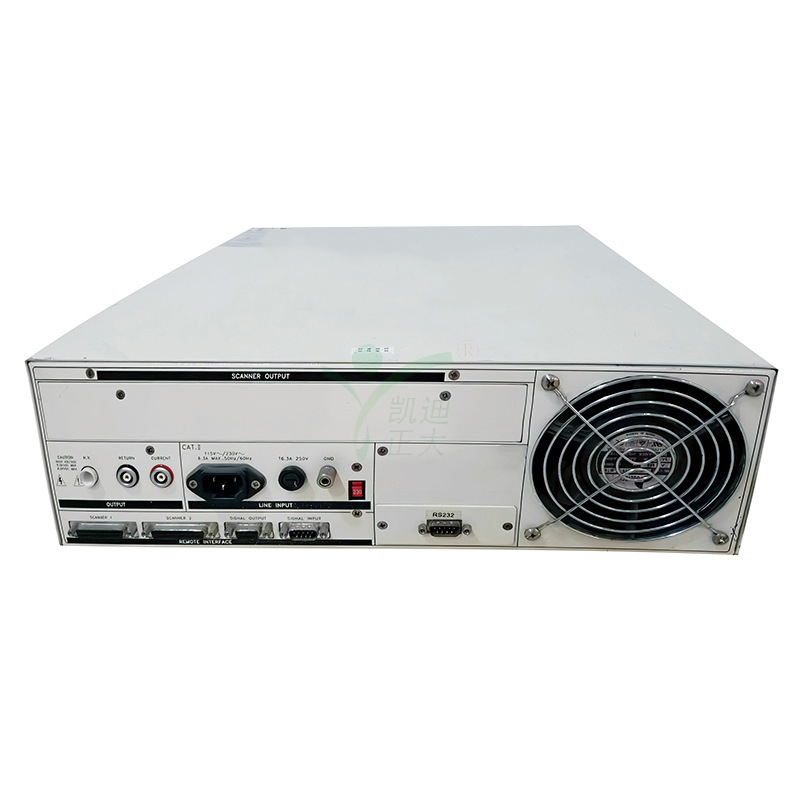

8、標配 RS232 接口，可選配 GPIB 接口 PLC 遠端控制接口
