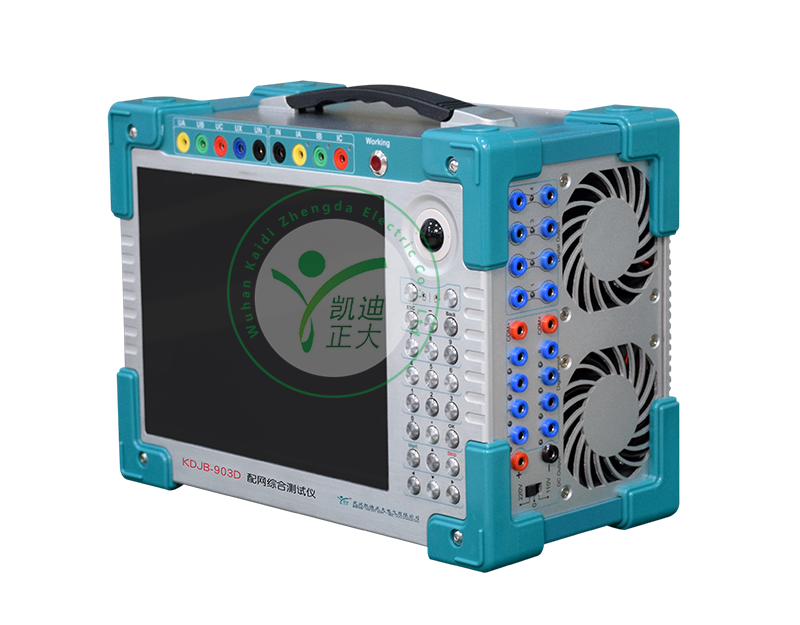

KDJB-903D微機繼電保護測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
技術參數
1.交流電流源
單相電流輸出（有效值）：0--10A/相，精度：0.1% ±5mA
三相并聯輸出(有效值)：0--30A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)：5A
每相最大輸出功率 ：100VA
三相并聯電流最大輸出功率：300VA
三并電流最大輸出允許工作時間：5s
頻率范圍：0--1000Hz，精度0.01Hz
諧波次數：2--20次
相位：0--360°，精度0.1°
2．直流電流源
直流電流輸出：0--±5A/相，精度：0.2% ±5mA
3．交流電壓源
單相電壓輸出（有效值）：0--120V/相，精度：0.1% ±5mV
線電壓輸出（有效值）：0--240V
相電壓/線電壓輸出功率：40VA/60VA
頻率范圍：0--1000Hz，精度：0.01Hz
諧波次數：2--20次
相位：0--360°，精度：0.1°
4．直流電壓源
單相電壓輸出幅值：0--±160V，精度：0.2% ±5mV
線電壓輸出幅值：0--±320V
相電壓/線電壓輸出功率：40VA/60VA

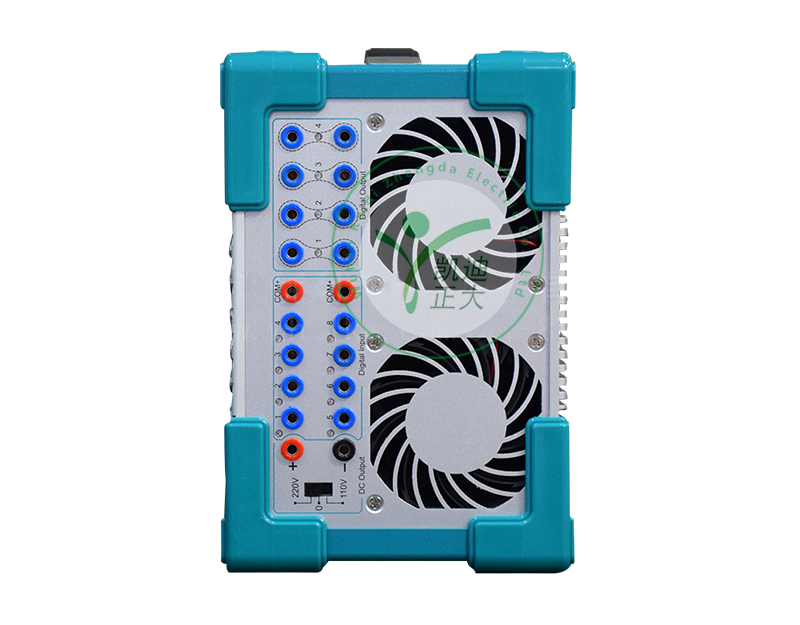

5．開關量端子
開關量輸入端子：8對
空接點：1--20mA，24V 裝置內部有源輸出
電位翻轉：無源接點：低阻短接信號；有源接點：0-250V DC
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A
6．其他
時間范圍 ：1ms--9999s，測量精度：1ms
單機體積重量：體積 315 x 225 x 155 mm3，約8.5Kg
適配器供電：充電器24V/2A
7．交流電流工作時間
10A≥工作電流：工作時間＞6小時
主要特點
1．滿足現場試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．Windows XP操作界面，人機界面友好，操作簡便快捷；嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5．配備有超薄型多功能快接按鍵和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。

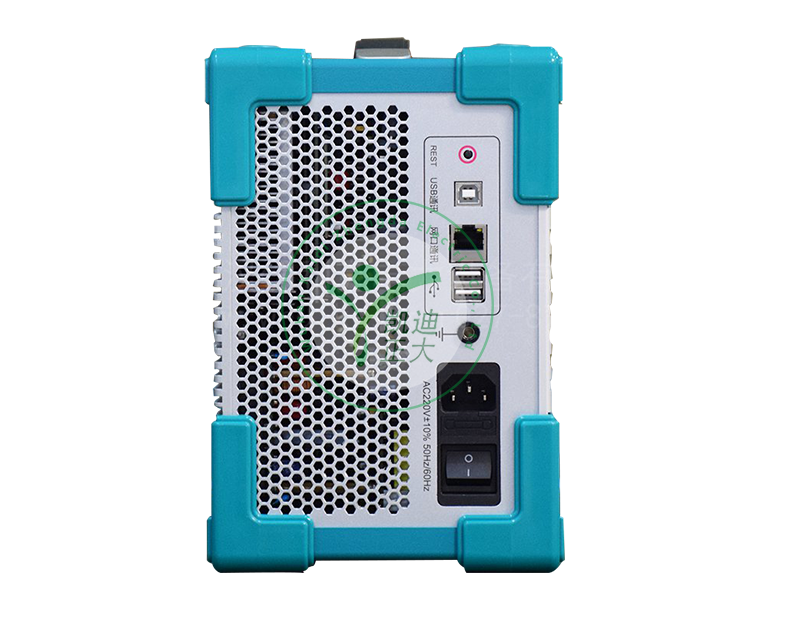

8．采用USB接口直接和PC機通訊，無須轉接線，方便使用。
9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。
