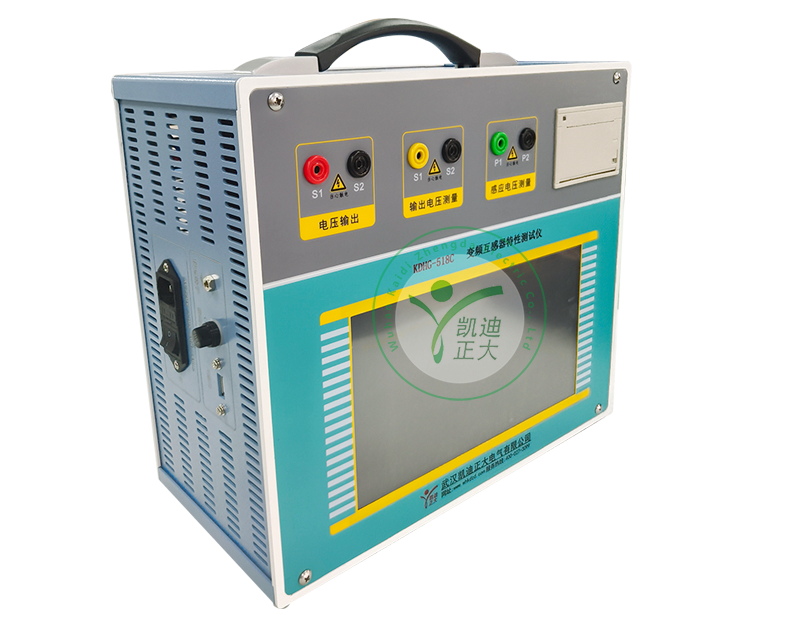

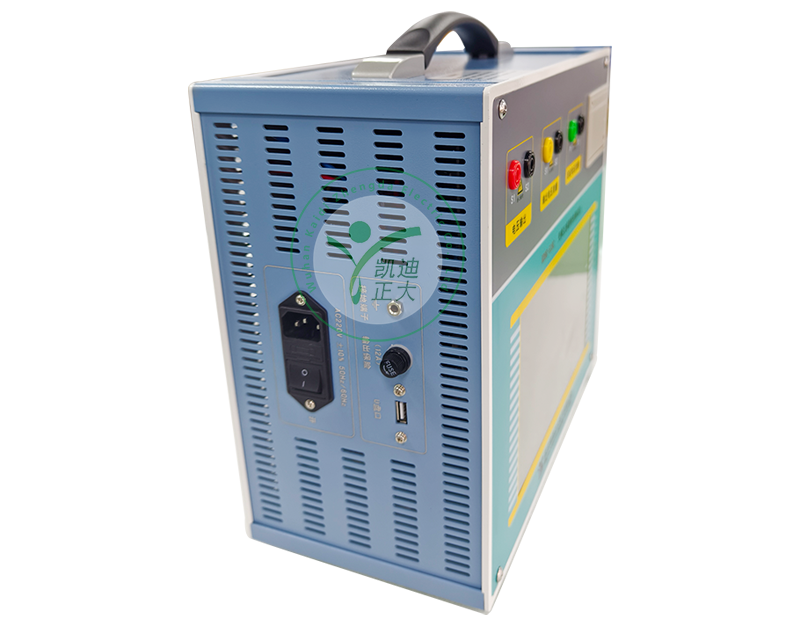

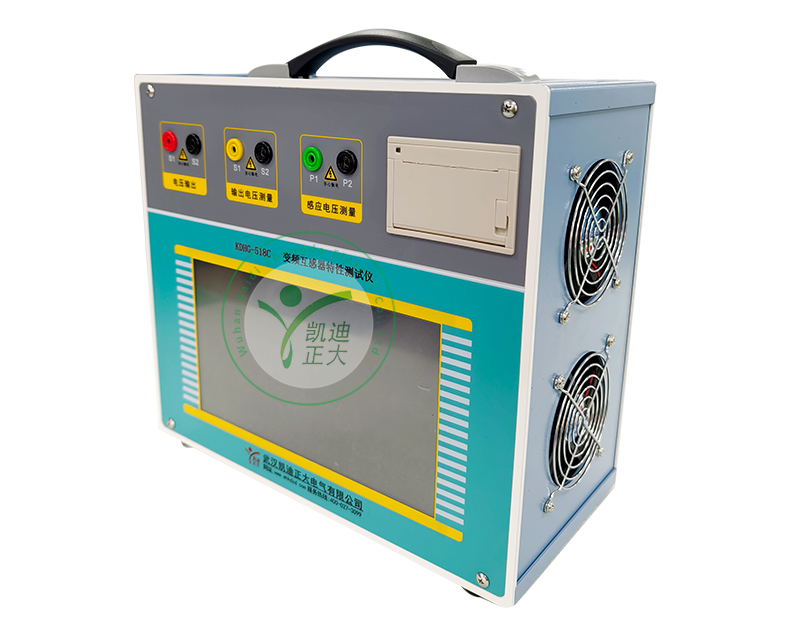

KDHG-518C變頻式互感器綜合測試儀
KDHG-518C變頻式互感器綜合測試儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
產品功能
KDHG-518C變頻互感器特性測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用簡單的測試接線和操作以實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；快捷、簡單、精確、方便。
技術指標
測試用途：保護和計量類CT、保護類PT
輸入電源：電壓AC220V±10%；頻率 50/60Hz
輸出 電壓 ：0~180Vrms，電流12Arms，36A（峰值）
CT變比：測量 范圍 1~40000；精度 ±0.2%
PT變比：測量 范圍 1~40000；精度 ±0.5%
相位測量：精度 ±3min；分辨率 0.3min
二次繞組電阻測量：范圍 0~300Ω；分辨率 1mΩ；精度 3%±1mΩ
交流負載測量：范圍 0~300VA； 分辨率 0.01VA；精度 0.5%±0.1VA
環境條件：運行溫度 -10℃～+50℃；存儲溫度 -10℃～+50℃；濕度 相對濕度：5%～95%，不結露
儀器尺寸：340mm×296mm×174mm
儀器重量：重量<9kg
設計特點
1、既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于低頻法測試原理，能應對拐點高達40KV以上的CT測試。
5、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
6、10寸彩色大屏幕漢化圖形界面，中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。
7、附加功能全：
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
試驗完畢后將數據存入U(xiǎn)盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。
拐點自動計算功能，試驗數據篩選打印功能，自帶日期/時間功能。
單機一體化，重量輕，僅重8.2Kg，方便攜帶，便于流動試驗。
