變壓器空載負載及容量分析儀是我公司專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，用于變壓器容量、空載、負載等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。

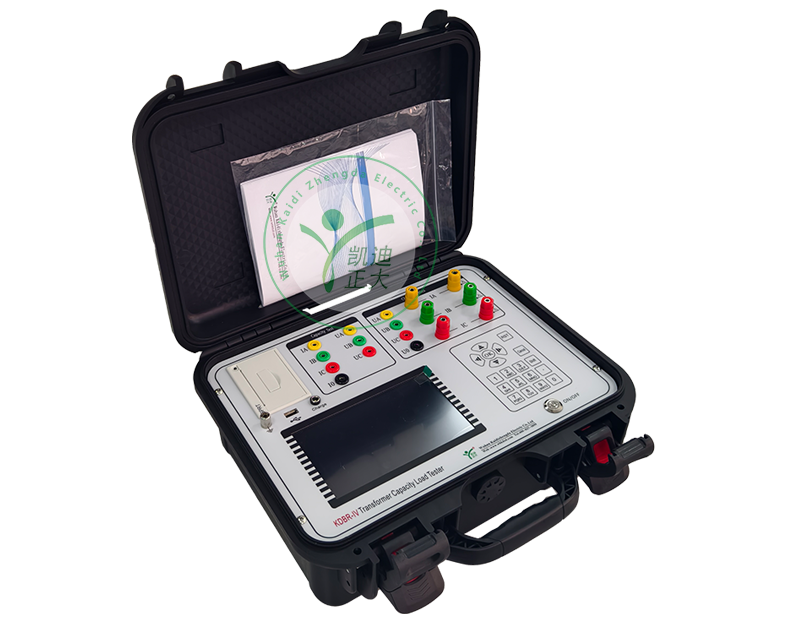

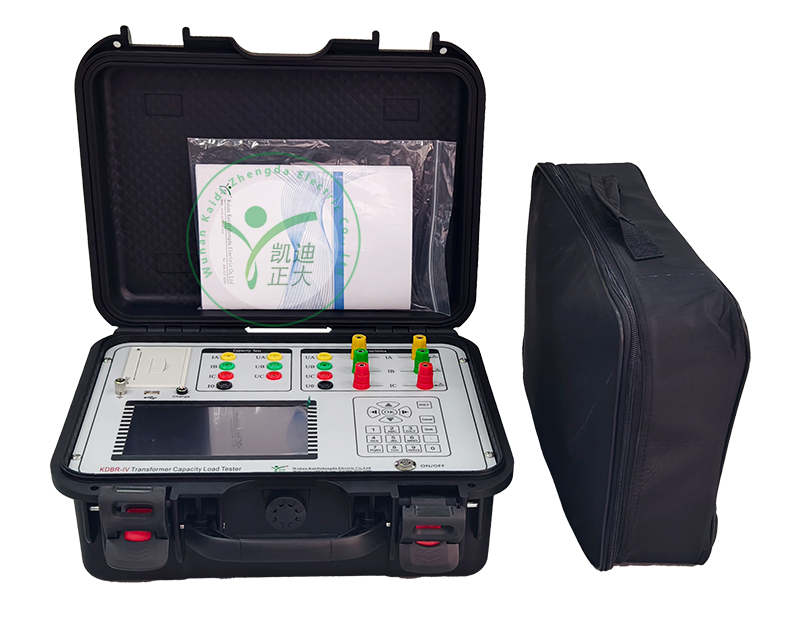

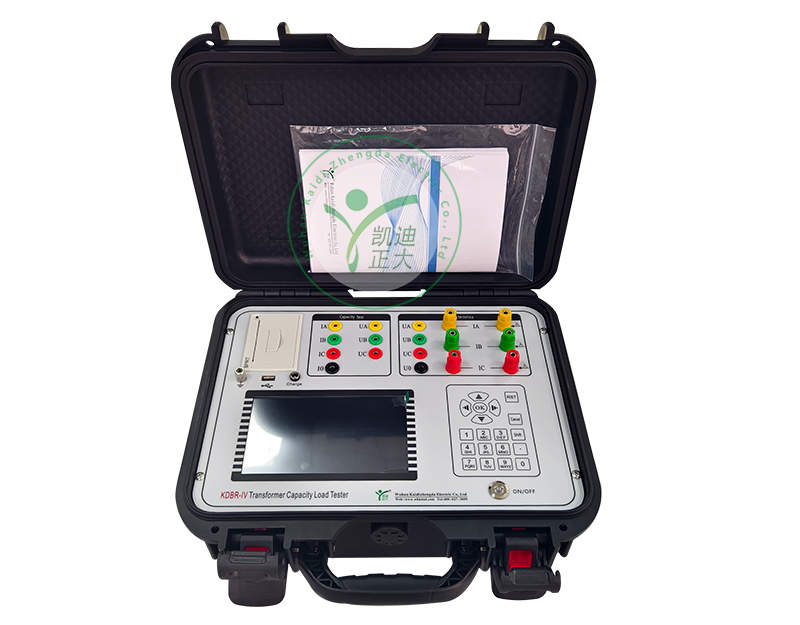

KDBR-IV 變壓器容量及空負載測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

技術指標
1、環境條件
溫度：－5C～40C
相對濕度：<95%（25C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場
外部供電電源：220VAC±10%，45Hz~55Hz

2、測量范圍
容量：30KVA～65000KVA
電壓：0～750V，儀器內部自動切換量程
電流：0～100A，儀器內部自動切換量程
電壓測試范圍：Ua、Ub、Uc、Up 0～750V，準確度：0.2級；
電流測試范圍：Ia、Ib、Ic、Ip 0～100A，準確度：0.2級；

3、測試精度
電壓：0～100V，±0.2%FS；100～700V，±0.2%
電流：0～10A，±0.2%FS；10～100A，±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<cosΦ<0.1）< span="" style="box-sizing: border-box; text-size-adjust: 100%; -webkit-tap-highlight-color: transparent; margin: 0px; padding: 0px; outline: none;">
容量測試：準確度0.5級；
負載損耗：準確度0.5級；
阻抗電壓：Uk及其百分比Uk%準確度：0.5級；
空載損耗：準確度0.5級；
空載電流：準確度0.5級；

4、絕緣強度
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

5、其他指標
頻率：45Hz～65Hz
外形尺寸：400×300×220mm
重量：12Kg（不含測試線）

功能特性
1．可精確測量各種配電變壓器的容量，方便、準確。
2．可測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、電壓有效值、電壓平均值、電流、功率、功率因數、頻率等參數功能。
3．儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4．做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。
5．具有使用單相試驗電源分相進行阻抗測量的功能
6．具有在儀器允許的測量范圍內可直接自動測量，超出測量范圍時可外接一次電壓互感器和電流互感器功能
7．具有自動波形畸變校正，電壓校正，電流校正，溫度校正功能
8．具有在測量阻抗電壓時，手動設置測試電流、測試頻率功能
9．具有在測量空載電流時，手動設置測試電流、測試頻率功能
10．單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
11．結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、短路（負載）損耗等變壓器特性數據可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗。
12．變壓器特性測量中，電壓最大量程可達750V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器
13．可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的負載試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，適合沒有做稍大容量變壓器短路試驗條件的單位。
14．根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15．所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
16．320x240大屏幕、高亮度的液晶顯示，漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
17．儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。
18．自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
19．面板式熱敏打印機，可現場快速打印試驗結果。
20．數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。
21．允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
