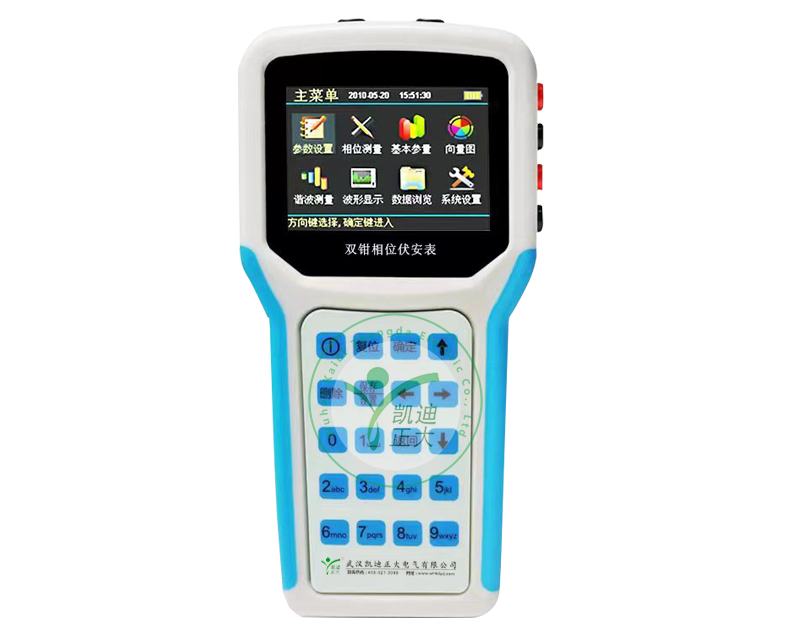

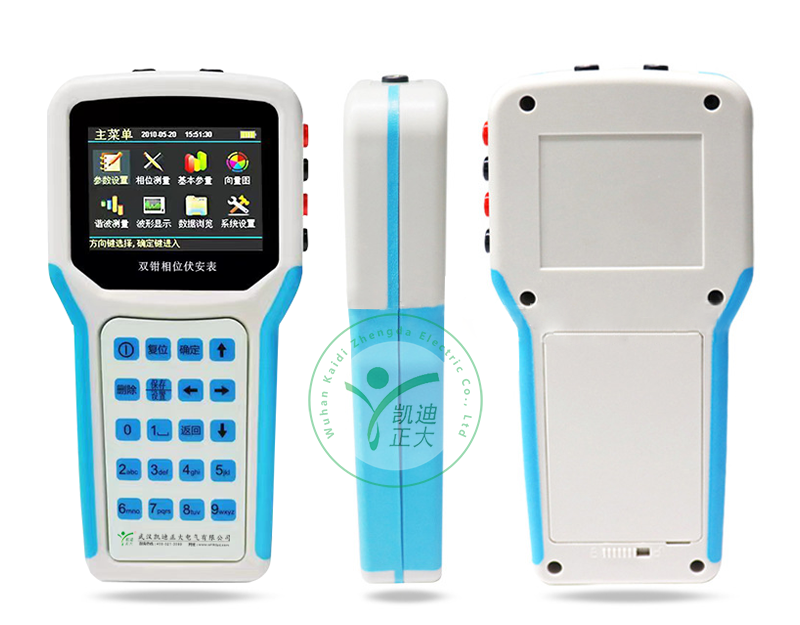

KDZD2020雙鉗相位伏安表是我公司研制的又一款專為現場測試的便攜手持式多功能儀器。智能、精確、穩定、省電、安全。外觀設計美觀大方，重量輕巧、操作方便。是一款性價比高的用電檢查、稽查設備。儀器可以很方便地在現場測量U-U、I-I及U-I之間的相位，還可間接測得電路的功率因數和功率，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其是用電稽查、供電所、計量、調度、繼電保護等諸多部門常用的檢測工具。

技術規格
工作電源：750mAh/7.4V鋰電池;
工作功耗：<3VA;
電壓量程：0～AC600V，分辨率：0.001V，工作范圍：AC30V～AC600V;
電流鉗量程：10A、20A、50A、100A、200A、500A、1000A、1500A、2000A、可選，各量程的工作范圍如下：

10A ：工作范圍0.001~12(A)
20A ：工作范圍0.1~24(A)
50A ：工作范圍0.5~60(A)
100A：工作范圍1~120(A)
200A：工作范圍2~240(A)
500A：工作范圍5~600(A)
1000A：工作范圍10~1200(A)
1500A：工作范圍15~1800(A)
2000A：工作范圍20~2400(A)
相位測量：－180°～＋180°，0～360°可選。分辨率：0.01° ，準確度：±0.5°;
測量精度：電壓、電流：±（0.2%讀數+0.1%量程）;有功功率：±（0.3%讀數+0.2%量 程）；無功功率：±（0.3%讀數+0.5%量程）;
測相位時電流幅值范圍（10A電流鉗）：1mA-12A。（注意：電流幅值為1mA-10mA相位誤差≤±5°）;
測相位時電壓幅值范圍：1V-600V。（注意：電壓幅值為1V-30V相位誤差≤±5°）;
輸入阻抗：電壓回路≥200KΩ，電流回路≤0.01Ω
工作溫度：－20℃～＋50℃ 溫度影響≤±25ppm/℃
內置實時時鐘誤差：24小時變差≤0.02%
內置U盤容量：120MB
外型尺寸：240x100x35 (mm)
重量： 0.5kg

主要功能及特點
采用3.2寸320×240真彩色TFT液晶屏，GUI（圖形用戶界面）采用enwin設計，界面美觀大方，操作方便。
電流：10A電流鉗，最小0.3mA能測量出角度值；電壓：最小1V能測量出角度值。方便各種輕負荷或變壓器空載運行場合。
測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x器。
向量圖的基準信號，可以根據信號的有無，靈活自動選擇進行繪制。
向量圖的顯示模式有計量模式和繼保模式，相位顯示范圍有0°—360°和-180°—180°，方便不同習慣的用戶，并智能判別三相三線48種計量裝置的接線結果和相序。

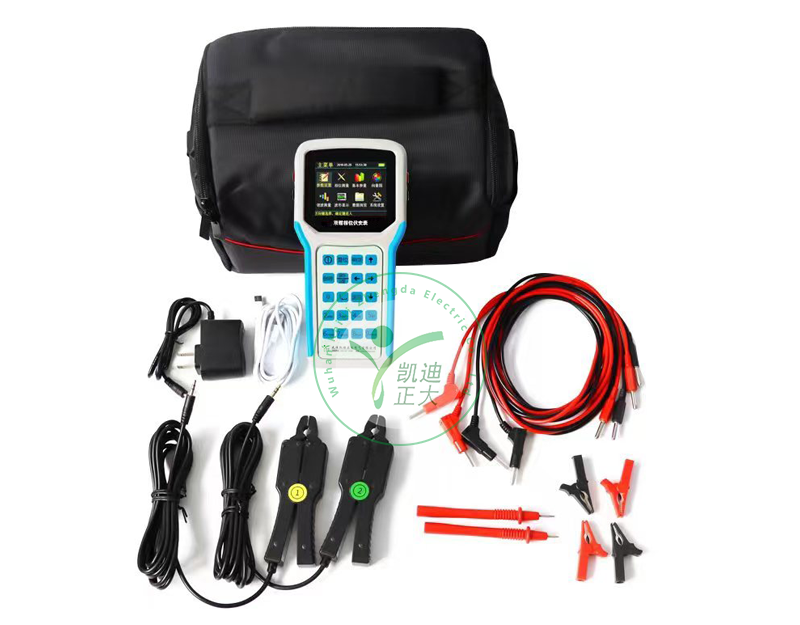

可以配多種量程的電流鉗。
電壓、電流信號的量程自動選擇，無需手動操作，使用方便。
可以判斷電路的容性和感性，并計算電阻，電抗，電導，電納等參數。
可實時顯示電壓、電流波形圖，可測波形失真度。
可顯示2-57次諧波含有率和柱狀圖，具有電能質量分析功能。
通過PT和CT的設置，可以把二次側數據折合到一次側，顯示一次側的電壓，電流，功率等。
相位測量數據進行平均處理，數據顯示穩定，不會出現0°和360°臨界點顯示數據異常的問題。
可同時測量4路輸入（2路電壓、2路電流）信號。
可以顯示電壓和電流的真有效值、相位、功率、功率因數等電參數。測量結果以向量圖、有效值、相位、功率等多種方式顯示。
根據測試到的電參量，可以判別變壓器的接線組別、感性容性負載，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電能表的接線是否正確等。
內置Flash存儲器，儀器可以看做是一個U盤。可以存儲10000組測量數據，并能在儀器上查看。
內置高能鋰離子電池，壽命長，方便使用。
