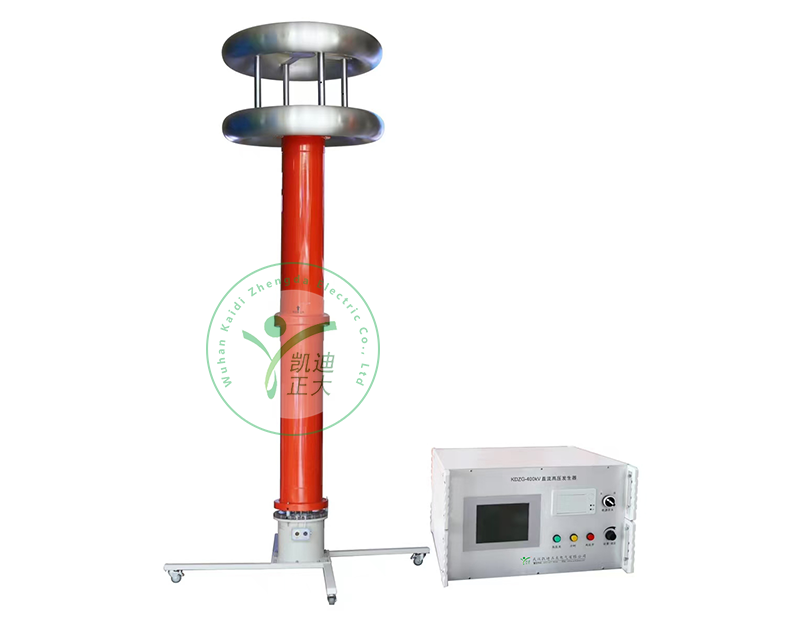

KDZG-II 400kV/2mA超高壓直流發生器
KDZG-II 400kV/2mA超高壓直流發生器
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
技術參數：
一體機
| 規格 | 40/3 | 60/2 | 60/3 | 60/5 | 80/2 | 100/2 | 120/2 | 120/5 |
| 技術參數 | ||||||||
| 額定電壓(kV) | 40 | 60 | 60 | 60 | 80 | 100 | 120 | 120 |
| 額定電流(mA) | 3 | 2 | 3 | 5 | 2 | 2 | 2 | 5 |
| 額定功率(W) | 120 | 120 | 180 | 300 | 160 | 200 | 240 | 600 |
| 機箱重量 | 7 | 10.5 | 10.5 | 10.5 | 11 | 11.2 | 11.2 | 11.2 |
| 倍壓重量 | 一體2.5 | 2.7 | 2.7 | 2.7 | 3 | 3.3 | 3.3 | 3.3 |
| 倍壓高度 | 一體400 | 400 | 400 | 400 | 400 | 500 | 500 | 500 |
| 電壓測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 電流測量精度 | 數顯表±（1.0%讀數±2個字） | |||||||
| 波紋系數 | ≤1% | |||||||
| 電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 | |||||||
| 最大充電電流為1.5倍額定電流 | ||||||||
| 電源 | 單相交流50Hz 220V±10% | |||||||
| 工作方式 | 間斷使用 | |||||||
| 一次連續時間最長為30分鐘 | ||||||||
| 工作環境 | 溫度：-10～40℃ | |||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||||
| 海拔高度：1500米以下 | ||||||||
| 帶電容 | 被試品電容量無限制 | |||||||
| 負荷能力 | 可用1.5倍的額定電流充電 | |||||||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||||
| 空氣絕緣、無泄漏之慮 | ||||||||
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）適合氧化鋅避雷器試驗 | |||||||
| 過壓保護采用撥置，一目了然 | ||||||||
| 機箱倍壓放置一個鋁合金箱，整機一手可提 | ||||||||
分體機
| 規格 | 400/10 | 400/20 | 450/20 | 500/10 | 500/20 | 500/40 |
| 技術參數 | ||||||
| 額定輸出 | 400 | 400 | 450 | 500 | 500 | 500 |
| 電壓(kV) | ||||||
| 額定輸出 | 10 | 20 | 20 | 10 | 20 | 40 |
| 電流(mA) | ||||||
| 額定輸出 | 4000 | 8000 | 9000 | 5000 | 10000 | 20000 |
| 功率(W) | ||||||
| 最大充電 | 15 | 30 | 40 | 15 | 30 | 60 |
| 電流(mA) | ||||||
| 電壓測量誤差 | ±1%(滿度)±2個字 | |||||
| 電流測量誤差 | ±1%(滿度)±2個字 | |||||
| 過壓整定誤差 | ≤1% | |||||
| 0.75切換誤差 | ≤1% | |||||
| 波紋系數 | ≤0.5% | |||||
| 電壓穩定度 | 隨機波動、電源電壓變化±10%，≤1.0% | |||||
| 工作方式 | 間斷使用：額定負載30分鐘 | |||||
| 1.1倍額定電壓使用：10分鐘 | ||||||
| 環境濕度 | -10℃～40℃ | |||||
| 相對濕度 | 當溫度為25℃時不大于85%(無凝露) | |||||
| 海拔高度 | 1500米以下 | |||||
產品特點：
● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● 一體化設計、高壓拖地電纜引出，方便現場試驗。
● 產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
1、液晶顯示屏：320*240點陣LCD,顯示各種設置參數、試驗狀態、結果、提示信息等。
2、打印機：用于將試驗結果打印輸出。
3、電源開關：控制整機電源的通斷。
4、控制旋鈕：用于設置參數和調節電壓。
5、高壓開指示燈、按鈕：紅色，帶指示燈按鈕。燈亮指示當前為高壓開通狀態，可輸出或已輸出高壓。在的狀態界面里，綠燈亮狀態下，按下該紅色按鈕，紅燈亮綠燈滅，表示高壓回路接通，此時可升壓試驗。
6、計時按鈕：黃色，定時器觸發按鈕，按下此按鈕后計時器從零開始計時。
7、高壓關：在紅燈亮狀態下，按下該綠色按鈕，紅燈滅綠燈亮，高壓回路切斷。
8、接地端子：此接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。請使用隨機專配的接地線組。
9、高壓測量：用于控制箱與倍壓?jiǎn)卧獪y(cè)量聯接。通過專配三芯電纜將高壓電壓輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針?lè)较蜣D(zhuǎn)動到位即可，拆線時反方向轉動電纜插頭。
10、聯接光纖：用于與高壓微安表聯機，從而將微安表的高壓電流值導入主機顯示。
11、高頻輸出：用于控制箱與倍壓?jiǎn)卧哳l聯接。
12、電源輸入插座：用隨機配備的電源線與供電電源連通。電源型式：AC 380V,三相三線。
13、通訊口：用于與計算機（上位機）聯機通訊。
