本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
本裝置由SF6氣體回收凈化裝置組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器,并能將GIS內的殘壓回收至53Kpa,擁有較小的體積,便于移動的放置,擁有較快的抽真空速度,能對回收的SF6氣體進行干燥和過濾,還能回充SF6氣體至SF6電氣設備。
技術特點
1、內置過濾吸附系統,可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統,保證了回收SF6氣體的質量。
4、內置相序保護器,可免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將保護地面油漆,并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統,可確保干燥劑飽和之后可通過設備加熱活化再生,從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能,防止真空泵停電或電機咬死返油。

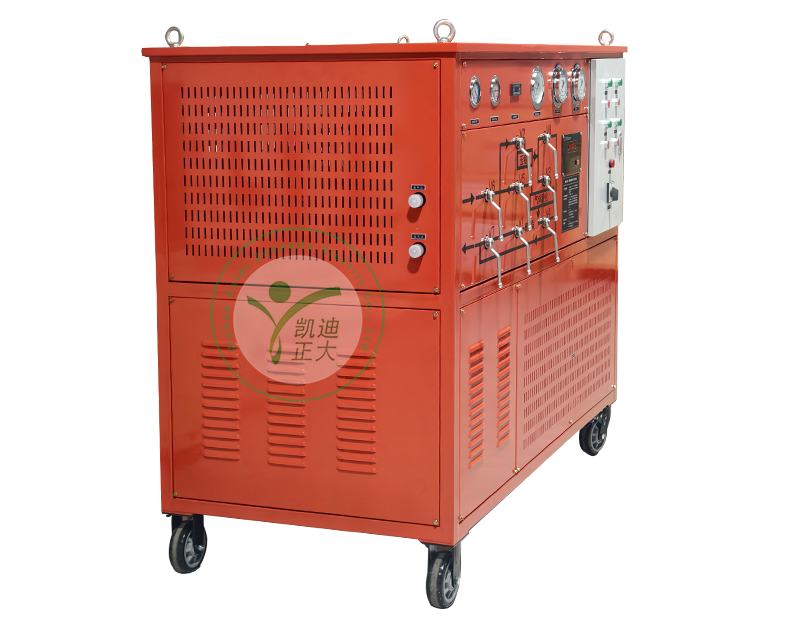

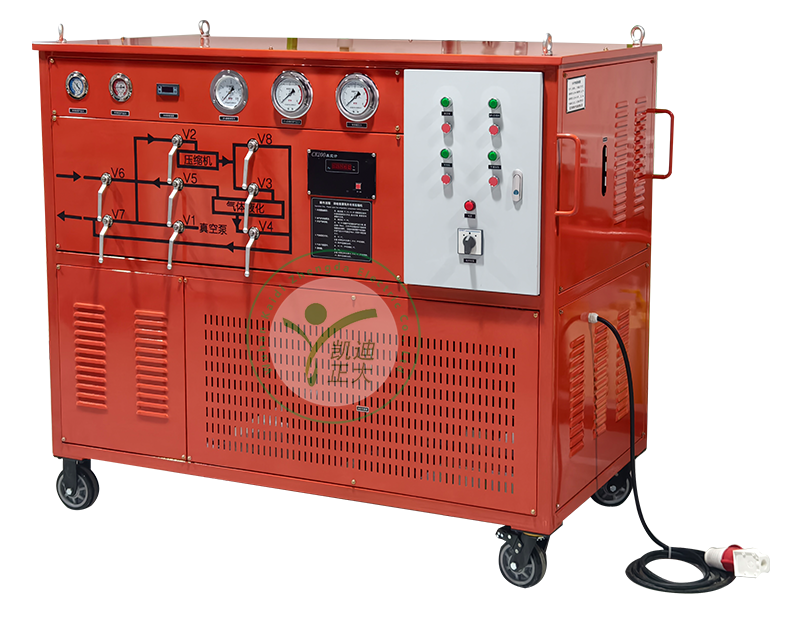

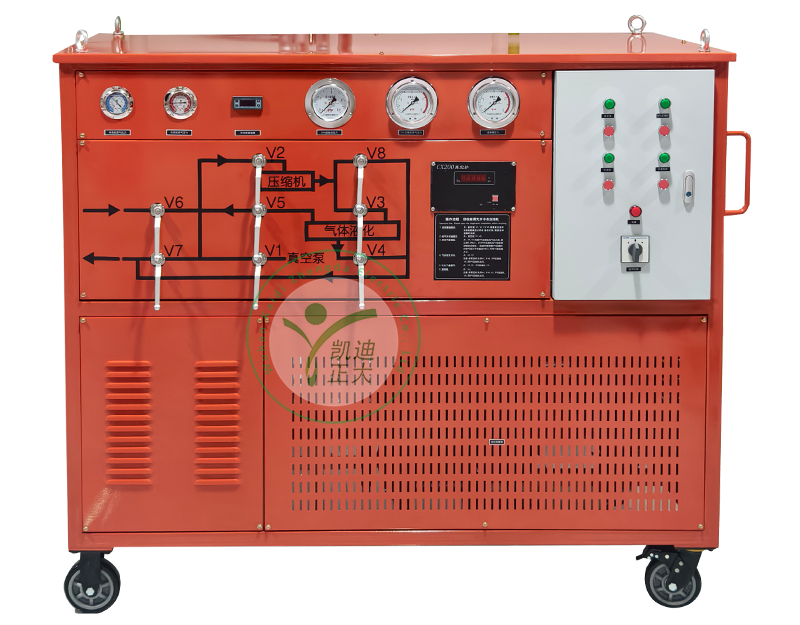

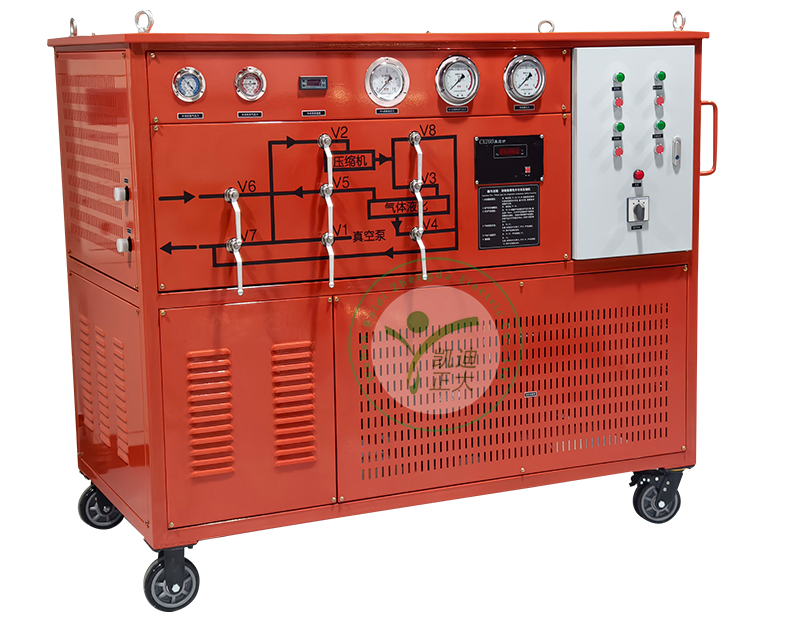

外觀
整個設備布局合理,結構簡單且緊湊,整體美觀大方,易于操作和維護,油漆附著力為Ⅰ級,顏色為橙紅色。
主要部件性能參數
電源AC:380V(三項五線、相序自動轉換)
額定最高儲氣壓力(20℃):≤4MPa
極限真空度:≤10Pa
裝置真空度保持:在133 Pa壓力保持24h,真空度值上升<400 Pa
壓縮機抽氣速率:12m3/h
真空泵:BSV60
真空泵抽氣速率:60m3/h
回收裝置適應入口初壓(20℃):0~1.0MPa
電氣設備回收終壓(20℃):≤53Kpa
回收后氣體油份控制:國產油分<10μg/g
裝置年漏氣率:<1%
裝置連續無故障運轉時間:≥1000h
累積無故障運轉時間: ≥5000h
噪聲水平:整機≤75 dB(A)
理論儲液能力:150KG
冷凍液化壓縮機:東貝
冷凍儲罐 :150L
回收后氣體水分:60PPM/V
回收后氣體油分:10PPM/V
干燥過濾方式:真空加熱活化再生
充氣初壓:≤133pa
充氣終壓:0.8mpa
充氣速率:≥5m3/h
氣化方式:電加熱自動溫控
整車型式:手推移動式
冷卻方式 :風冷
簡明參數表
真空泵抽速:60(m3/h)
極限真空度:10(Pa)
真空泵:國產雙極真空泵
SF6回收壓縮機:12(m3/h)
壓力:2.5(MPa)
過濾器顆粒:0.02(微米)
油份:高效(PPM)
酸值: 0.1(PPM)
可水解氟化物:0.2(PPM)
生物毒性:無
水份:≤60(PPM)
SF6純度:≥99.9%
SF6貯罐:150L
SF6貯罐材質:碳鋼
制冷系統:優質高效壓縮機
真空計:數顯
閥門 :內置蝶形密封,確保多次開關不會漏氣
主要技術參數描述
回收
回收初壓力≤0.8MPa
回收終壓力≤53KPa
回收時間:對初壓力0.8MPa的1 m3 SF6氣體容積,回收至終壓力53KPa,回收時間小于2.5小時。
充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa,充氣時間小于0.8小時。
抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
貯存
貯存容器容積0.151m3
名義液態貯存量150kg
最高貯存壓力3.8 MPa
凈化
對含水量1000PPM(體積比)以下的SF6氣體,經本裝置一次回收凈化后,水份小于60PPM(重量比),油份小于10PPM(重量比)
年泄漏率≤1%名義儲存量
噪聲≤75dB(A)聲壓級
工作環境溫度 -10°- 40℃
功率≤5KW
電源:交流三相五線制 50HZ 380V±10%
