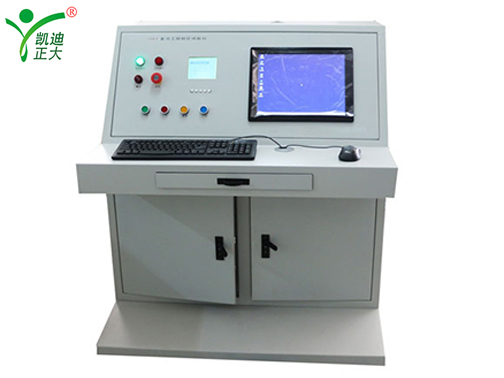

荊門KDYD-JC玻璃電壓擊穿試驗儀
荊門KDYD-JC玻璃電壓擊穿試驗儀
- 銷售熱線： 027-83551828/83551858
- 圖文傳真： 027-83551868
- 技術支持：18162775262
- 瀏覽次數：
-
留言咨詢
- 產品概述
- 產品特點
- 詳細參數
- 售后保障
- 校準證書
- 相關問答
一、產品概述
KDYD-JC系列電壓擊穿試驗儀根據國家GB1408.1-2006《絕緣材料電氣強度試驗方法》其作用可稱為電氣絕緣強度試驗儀、介質強度測試儀等。其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上面的電壓就只會產生很小的漏電流，則絕緣性較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統，帶報警和時間控制功能。
KDYD-JC系列電壓擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下擊穿強度和耐電壓的測試。廣泛應用于電力電子行業、機械工業部、研究所、軍工研究、絕緣材料生產單位的高電壓擊穿試驗而設計制造的。
二、產品特點
1、由設備為觸摸屏進行操作控制。
2、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。
3、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶最后一次試驗設置參數。
4、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。
5、控制面板簡潔，功能標注明確，操作簡單。
6、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以舍棄數據。
7、設備試驗界面采用實時顯示的方式，更方便試驗過程的觀看。
8、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
9、設備配有三色報警。（選配）
電壓 | 型號 | 5KV | 10KV | 20KV | 50KV | 100KV | 150KV |
1 | 輸入電壓 | AC220V 50Hz | |||||
2 | 輸出電壓 | AC：0～5kV； DC：0～5kV | AC：0～10kV； DC：0～10kV | AC：0～20kV DC：0～20kV | AC：0～50kV； DC：0～50kV | AC：0～100kV； DC：0～100kV | AC：0～150kV； DC：0～150kV |
3 | 輸出功率 | 0.5kVA | 1kVA | 2kVA | 3kVA | 10kVA | 15kVA |
4 | 測量范圍 | AC：0.05～5kV； DC：0～5kV | AC：0.5～10kV； DC：0.5～10kV | AC：1～20kV； DC：1～20kV | AC：1～50kV； DC：1～50kV | AC1～100kV； DC1～100kV | AC1～150kV； DC1～150kV |
5 | 測量誤差 | ≤ 2％ | |||||
6 | 升壓速率 | 0.025kV/s～0.5/s | 0.05kV/s～1kV/s | 0.1kV/s～2kV/s | 0.20kV/s～5kV/s | 0.02kV/s～10kV/s | 1kV/s～10kV/s |
7 | 耐壓時間 | 0～4H(空載） | |||||
8 9 | 漏電流 | 可由計算機軟件自由進行設定 | |||||
電源 | 交流220V±10%的單相交流電壓和50Hz±1%的頻率 | ||||||
10 | 試驗環境 | 溫度：15 ～ 30℃，相對濕度：30%～65%能夠穩定運行。 | |||||
11 | 外形尺寸 | 長×寬×高：1000×1000×1400 mm | |||||
12 | 設備自重 | 150kg | 300kg | ||||
13 | 接地要求 | 儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下 | |||||
