一：概述
渦流導電儀用于測量有色金屬材料的電導率。其中，7501A適用于金、銀、銅、鋁、鎂、鋅黃銅等金屬及其合金。7502A適用于青銅、鈦合金、不銹鋼等。
渦流導電儀也用于與測量電導率直接有關性質的間接測量。例如：7501A可用于銅、鋁等鑄件的檢驗，銅鑄件中某元素含量（如磷含量、氧含量）的分析，鋁合金鑄錠中的銅偏析，不同牌號合金的混料分選，某些合金的硬度、抗拉強度檢驗，熱處理狀態，過燒檢驗等，7502A適用于青銅、鈦合金、不銹鋼等不同牌號的混料分選，鈦合金時效處理控制、硬度、抗拉強度檢驗。儀器具有精度高、輕便、穩定、耗電省等優點。適用于實驗室、車間及野外作快速無損檢驗。
二：技術條件
1、測量頻率：7501A 60KC 7502 A 500KC
2、測量范圍：7501A 5～60MS/m 7502A 0.5～5.5MS/m
3、測量誤差：在額定測量范圍內不大于分度盤端值的±2％
4、適當溫度：0～＋40℃
5、電池電壓：3V±10％
6、外形尺寸：220×153×96mm3
7重量：2.2Kg

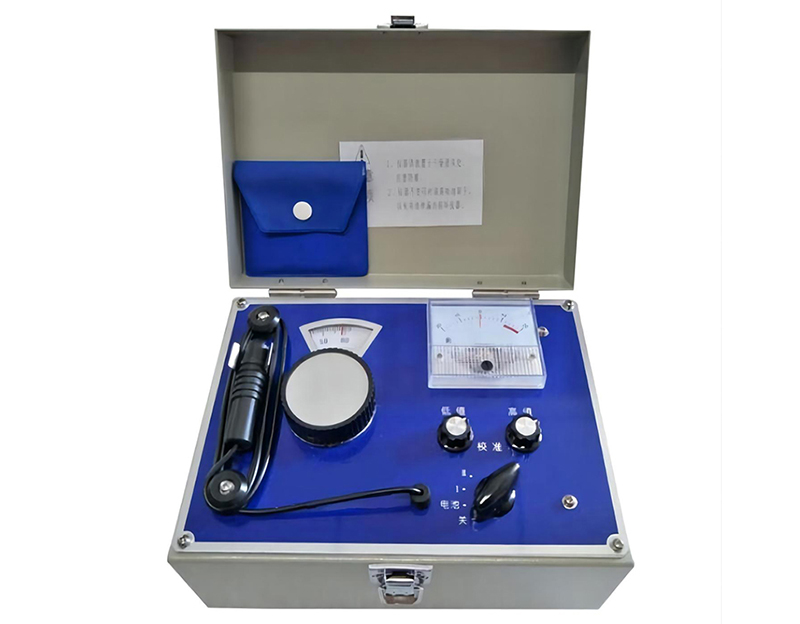

7501A渦流導電儀
振蕩器是由3DG6晶體三極管及石英晶體諧振器組成電感反饋三點式振蕩器。由于采用了石英晶體這種具有高Q值的諧振元件，故具有較高的頻率穩定度（可達10－9）。
為減小負載對諧振回路的影響，儀器設有緩沖級（功率放大器），它由二只（3DG6）三極管組成乙類推挽放大，以保證有足夠的振幅和穩定的頻率，并減小波形的失真。

L1為探測線圈，L2為補償線圈，C2為可調電容，根據電橋原理；當L1＝L2，C1＝C2時，橋路達到平衡，輸出電壓為零。
若探測線圈L1放在金屬塊上，線圈電磁場就在金屬表面感生渦流，渦流大小與被測金屬電性有關。渦流磁場（或稱感生磁場）將減弱探測線圈的磁場，被測金屬導電性不同，減弱程度也不一樣，探測線圈磁場的變化破壞電橋的平衡，當重新調節C2時，可使電橋達到新的平衡，如果把C2的量值同金屬導電率聯系起來，就可以從C2的轉角分度上直接讀出經過預先校準的電導率絕對值。
電橋輸出的交流信號經兩只2CK4晶體二級管分別檢波后送入差動直流放大器進行比較放大。直流放大器由兩只3DG6晶體三極管組成。電橋的平衡由電表指示。

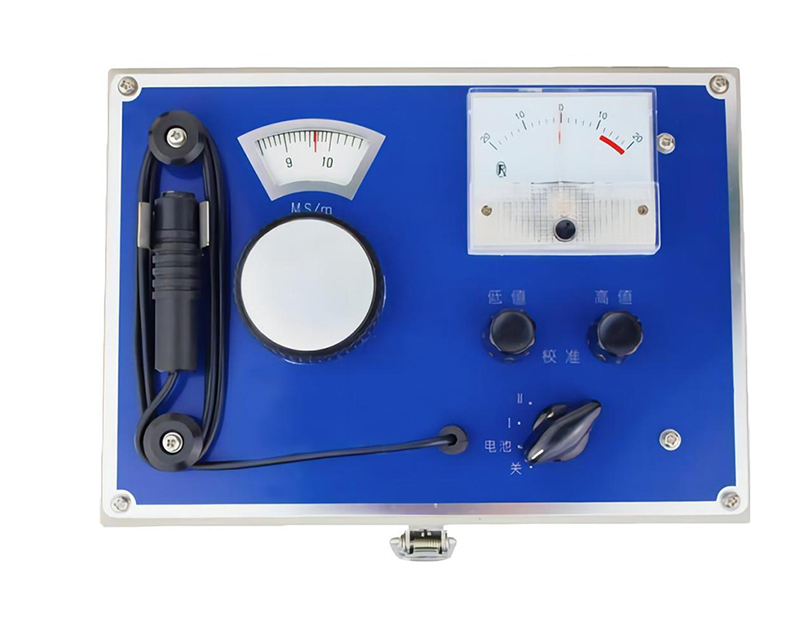

7501A渦流導電儀使用方法
1、準備工作
（1）用拇指下掀，上推機蓋下端，打開儀器蓋，取下帶探頭的電纜。
（2）把右下方的旋鈕扳向“電池”位置，電表指針應指于紅色標記區，如果指針在紅色區域左方，應更換電池。
（3）把旋鈕扳到“測量Ⅰ”或“測量Ⅱ”位置。后一位置電表指示靈敏度較高，更適于相對值測量。
2、儀器校正
校正工作目的是使電導率分度盤讀數和標準試塊的電導率對準。兩個標準試塊的電導率已打印在試塊邊緣上，一個試塊電導率較高，另一個電導率值較低，分別校準電導率分度盤上對應的紅線標記，為此
（1）把探頭放在高值電導率試塊上的中心位置，轉動電導率分度盤旋鈕，對準高值端紅線，用電表右下方“高值校正”旋鈕調節電表指針到零位。
（2）把探頭放在低值電導率試塊上的中心位置，轉動電導率分度盤旋鈕，對準低值端紅線，用電表右下方“低值校正”旋鈕調節電表指針到零位。
反復上述步驟操作2～3次，儀器即校正好了，就可用于電導率試塊的測量。
儀器使用時間若較長，應經常重復校正操作。
3、試件測量
（1）電導率值的測量：
如果試件材料厚度在1mm以上，且有一個不大的平坦面積（直徑大于10mm）即可進行電導率值的測量，把探頭放在試件的平坦部位，轉動電導率分度盤，使電表指針為零，電導率值即可從分度盤上讀出。
（2）電導率相對值測量：
如果試件材料較薄，且無平坦表面時，只能進行比較試驗。這時探頭應放在同形狀，同尺寸試件上的同一部位，轉動電導率分度盤，使電表指針為零，可比較電導率的差異。
（3）“偏轉法”：
在快速分選中（如混料、硬度、金屬純度、過熱過燒等），不必在每次測量時旋轉導電率平衡表指示，只需要對此感興趣的電導率將電表指示調到零，其后測試僅觀察電表指針的偏轉。這種方法適用于對電導率微小變化需高精度分辯，而對電導率值無需了解的情況。
4、注意事項

（1）電池無電壓時的故障現象
表頭指針無指示：即面板上“波段開關”扳到“電池”檔或在“Ⅰ”檔時，表針不對。
排除：檢查電池盒內電池是否接觸良好。
（2）電池供電不足的故障現象
表頭指針指示不正常：
①微起 即在“電池”檔及“Ⅰ”檔表頭指針偏離量較?。?/span>
②突起 即在測量“Ⅰ”檔時指針會突然跳動；
③緩慢 即在測量“Ⅰ”檔時指針慢慢位移。
排除：更換新電池。

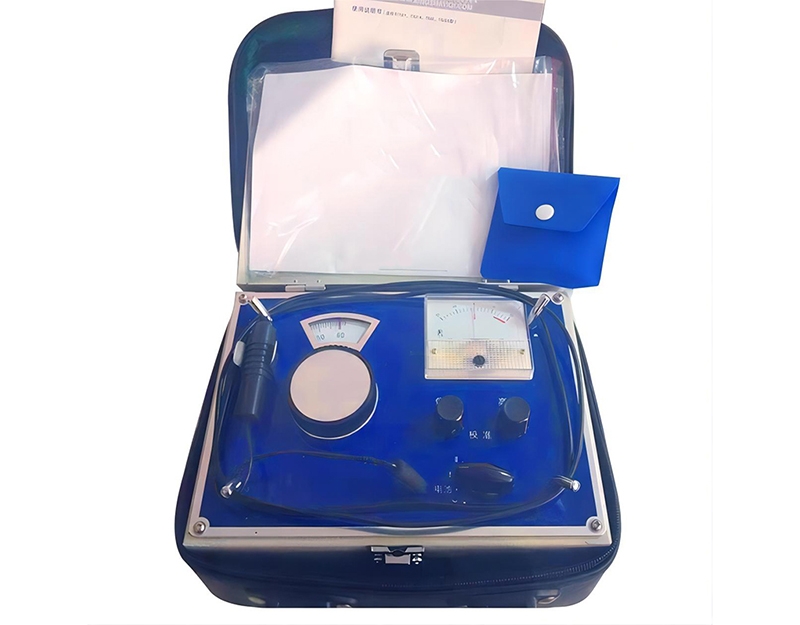

7501A渦流導電儀儀器配置
1、主機一臺
2、探頭一只（附在主機上）
3、校正試塊2塊（隨機配置、單機配套）
4、校正袋及皮套各一只
5、使用說明書、產品合格證、保修卡以及產品裝箱單各一份

附件―――金屬電導率及電阻率單位的解釋
1．電阻率｛體積電阻率（電阻系數）｝
單位橫截面積、單位長度金屬導體的電阻值稱為體積電阻率（簡稱電阻率），也稱電阻系數，用符號ρ表示，單位為歐姆·毫米2/米（Ω·mm2/m）,或微歐姆·米（μΩ·m）研究金屬時采用單位。
2．電導率
體積電阻率的倒數稱為體積電導率（簡稱電導率），也稱電導系數，用符號σ表示，單位為兆西門子/米（MS/m）.
電導率與電阻率關系：σ=（MS/m）
3．導電率
試樣電導率與某一標準值的比值的百分數稱為該試樣的導電率。
1913年，國際退火銅標準確定：采用密度為8.89g/cm3、長度為1m、重量為1g、電阻為0.15328歐姆的退火銅線作為測量標準；在20℃溫度下，上述退火銅線的電阻系數為0.017241Ω·mm2/m）或電導率為58.0MS/m)時確定為100%IACS（國際退火銅標準），其他材料的導電率（%IACS）可用下式進行計算：
導電率與電阻率關系：導電率（%IACS）=0.017241/ρ*100%
導電率與電導率關系：導電率（%IACS）=σ/58.0*100%
也即：58MS/m=100%IACS 1%IACS=0.58MS/m
1MS/m=1.7241%IACS
